Действие системы вентиляции основано на общеизвестных физических законах, а схема её устройства проста и понятна. Для непрерывной циркуляции воздуха необходимы отверстия двух типов:
- приточных;
- вытяжных.
Приточные отверстия нужны для того, чтобы в помещение поступал свежий воздух. При корректном устройстве вентиляции в бане они должны располагаться как можно ближе к полу и около печи. При такой схеме расположения поступающий воздух быстро нагревается и в бане стабильно поддерживается высокая температура.

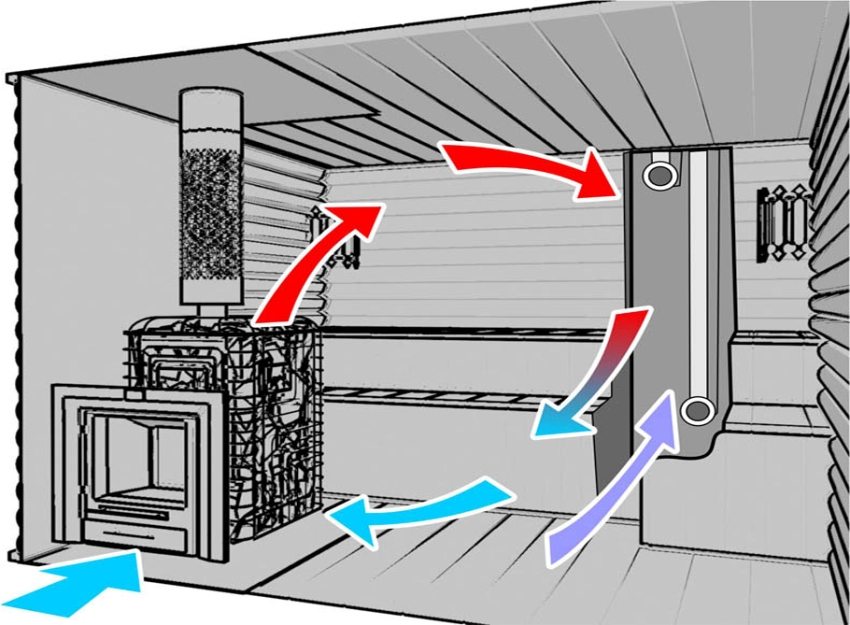

Направление движения воздушных масс внутри парной
Вытяжные отверстия предназначены для удаления из парилки перегретого увлажнённого воздуха и угарного газа. Они должны быть устроены как можно выше, то есть чуть ниже уровня потолка, и находиться напротив отверстий приточных, чтобы создавать и поддерживать постоянный воздухообмен.
Совет! Вытяжное отверстие в потолке приведёт к быстрому охлаждению помещения, поэтому такое его расположение нежелательно.
С принципиальной локализацией приточных и вытяжных отверстий при устройстве вентиляции в бане своими руками сложностей нет. Но задача поддержания высокой температуры в помещении парной при одновременно эффективном удалении из него отработанного воздуха и угарного газа непроста.
Также нужно обратить внимание на сохранение температуры, комфортной и для санитарно-гигиенических процедур, и для отдыха, во всех частях бани: предбаннике, моечной, комнате для релаксации. И если предстоит создание и осуществление схемы вентиляции в бане своими руками, следует задуматься о грамотном выполнении работ.

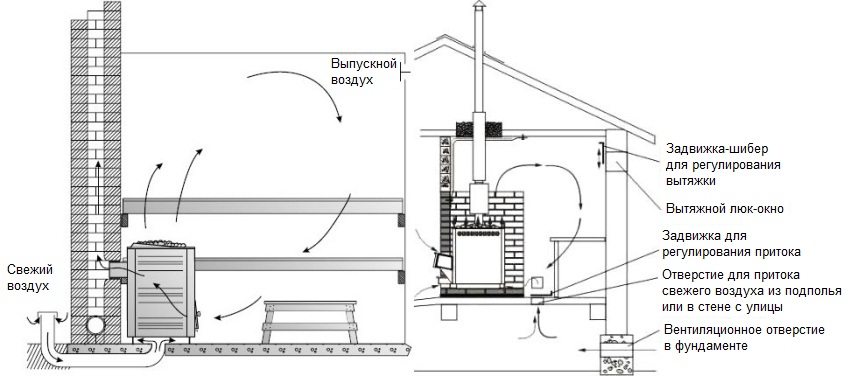

Схема правильной циркуляции воздуха в бане
Виды вентиляции
Существует два вида вентиляции:
- естественная;
- принудительная.
Какой из них выбрать при устройстве вентиляционной системы своими руками, зависит от конструкции бани и объёма её помещений.

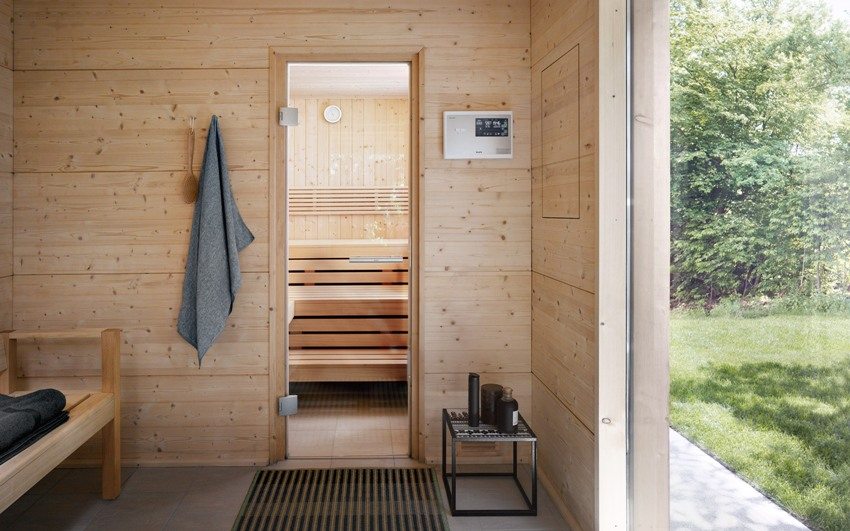

Система вентилирования с электронным блоком управления
Естественная вентиляция
Этот вид вентиляции работает за счёт разницы температуры и давления внутри помещения и вне его. Эффективность её работы зависит от размещения отверстий для притока и вывода воздуха. Наиболее подходящее решение – приточные проёмы находятся у пола, на высоте 250-350 мм, рядом с печью, а вытяжные – на противоположной от них стене, ниже уровня потолка на 150-200 мм.
Статья по теме:
Лучшие фото отделки бани внутри и описание этапов работ. Последовательность действий при ремонте сауны. Рекомендуемые к использованию материалы и правила монтажа. Гидроизоляция и утепление стен.
Системы естественной вентиляции не подходят для вентилирования парной или парилки, так как холодный воздух в этом помещении собирается у самого пола, а горячий – в верхней части. Настройка перемещения воздушных потоков сопровождается сложностями, но при правильном расположении элементов вентиляции в парной русской бани, возможно своими руками справиться и с этой проблемой.

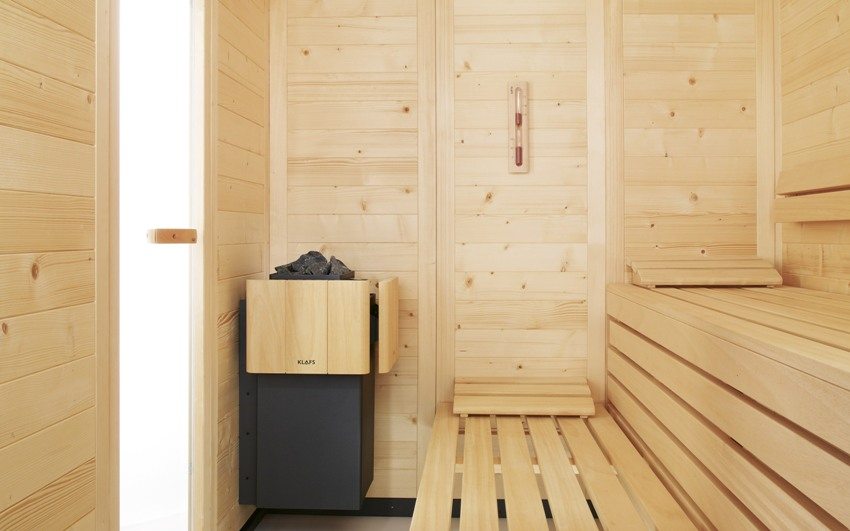

Естественная вентиляция не подходит для парной, ее целесообразно обустроить в комнате отдыха
Принудительная вентиляция
Для этого вида вентиляции в парилке русской бани или сауны можно выделить два подвида:

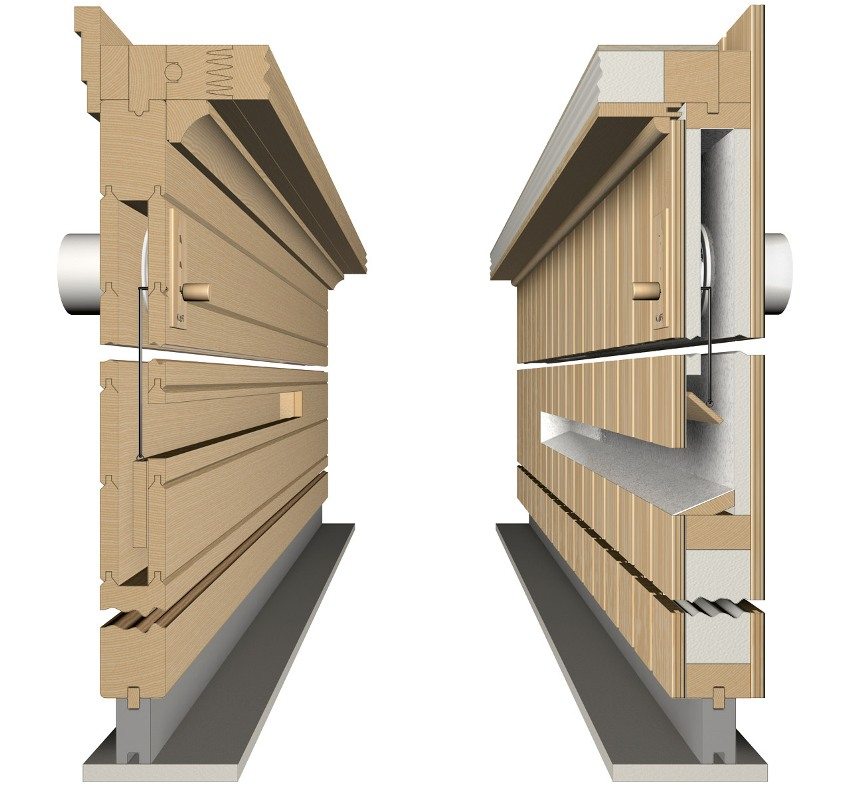

Расположение вентиляционных каналов внутри стен бани
Зависимость системы вентиляции бани от типа постройки
Естественная вентиляция, при условии правильного расположения отдушин и соответствия их размеров объёмам помещений, хорошо функционирует в русской бане, собранной из бревна или бруса.
Каркасное здание является герметичной конструкцией. Целесообразно в банях из каркаса использовать принудительную вентиляцию. Приточное отверстие в наружной стене парилки следует дополнительно оборудовать нагнетающим вентилятором.
В строении из кирпича или пеноблоков возможна только принудительная вентиляция.

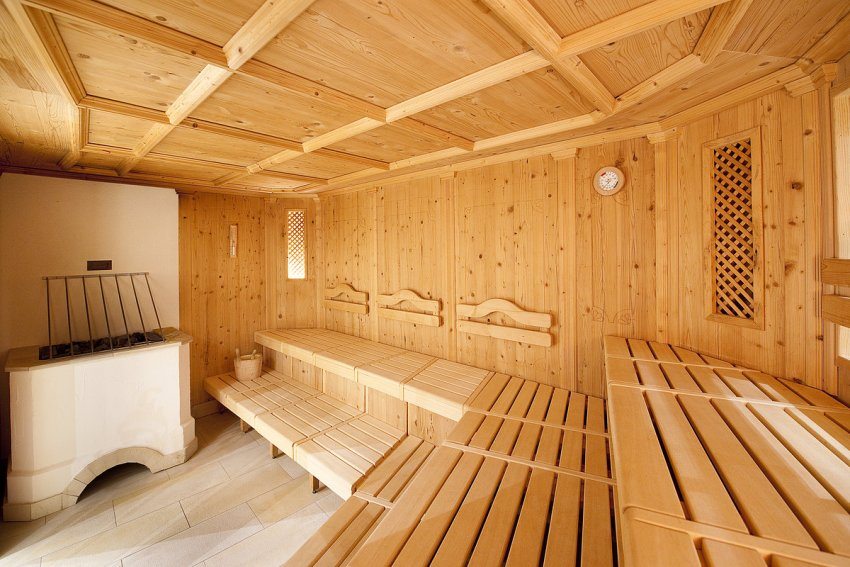

Тип вентиляционной системы выбирается в зависимости от материалов, из которых построена баня
Планирование вентиляционной системы бани: тонкости и нюансы
Прежде чем приступить к выбору схемы вентиляции в бане и устройству её конструкции своими руками, нужно разобраться в тонкостях и нюансах проектирования.
Факт! Даже небольшие ошибки в схеме расположения приточных и вытяжных отверстий приводят к нежелательным последствиям. В парилке либо понизится постоянная температура воздуха, либо повысится концентрация угарного газа.
При постройке любой бани – вентиляция бани и её принципиальная схема закладывается в процессе постройки. Вопрос «как сделать вентиляцию в бане» должен решаться ещё на стадии проектирования.
Вентиляционные каналы предбанника, моечной, парной, комнаты отдыха и проёмы для притока свежего воздуха и удаления смеси угарных газов с отработанными влажными и горячими воздушными массами должны быть проложены на соответствующих этапах строительства. Задвижки и решётки для регулирования размеров приточных и вытяжных отверстий и сечений вентиляционных воздуховодов устанавливаются уже на стадии финишной отделки помещений.
Планирование вентиляционной системы необходимо осуществить еще на стадии разработки дизайн-проекта банного помещения
В основном, функционирование вентиляции бани зависит от двух факторов:
- размеры вентиляционных отверстий – как приточных, так и вытяжных – которые определяются объёмом помещения, будь то предбанник, моечная, парилка или комната отдыха;
- взаиморасположение вентиляционных отверстий.
Размеры вентиляционных отверстий
Размеры вентиляционных отверстий зависят от объёма конкретного помещения: предбанника, парилки, моечной или комнаты отдыха. Очень важны как точный расчёт размера этих проёмов, так и обеспечение возможности его изменять. Для регулировки просветов в проёмах устанавливают дверцы-задвижки и решётки.

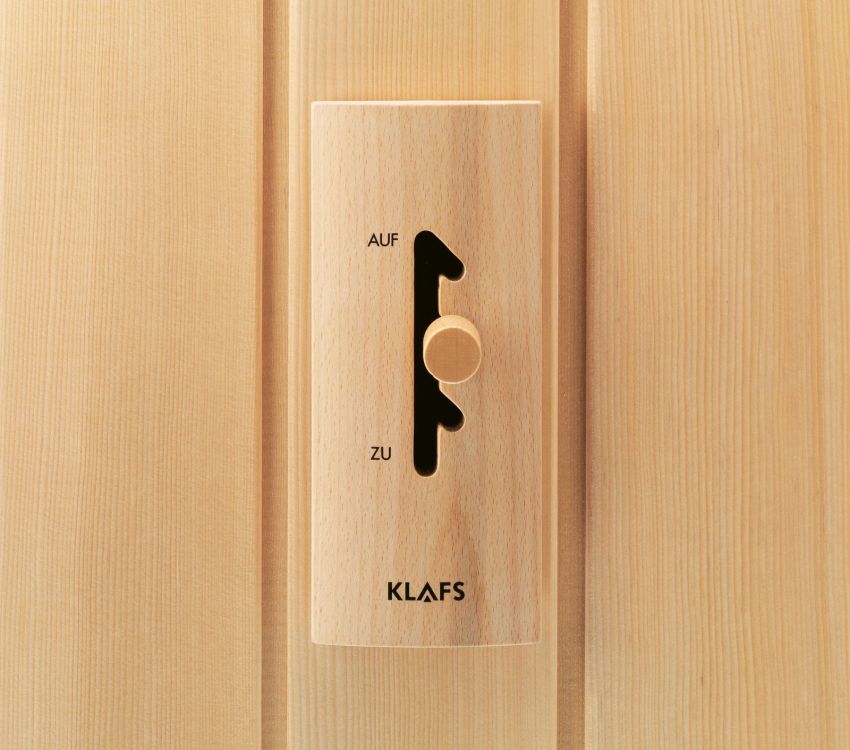

Вентиляционное отверстие с бегунком для регулирования объема притока свежего воздуха
Необходимо учесть, что при больших размерах вентиляционных окошек будет сложно нагреть помещение до правильной температуры. Возникнет либо опасность постоянного перерасхода топлива и электроэнергии, либо трудности с регулировкой сечения вентиляционных каналов, то есть, расстояния, на которое нужно будет своими руками открыть каждый проём.
Совет! Площадь вентиляционного проёма определяется из расчёта 24 см² на 1 м³ объёма вентилируемого помещения. Для хорошей тяги свежего воздуха извне вытяжное отверстие должно быть больше входного.
Если же площадь вентиляционных отверстий недостаточна, температура, влажность воздуха и концентрация угарного газа в помещении могут подняться до критических величин.
Оптимальный размер вентиляционного проема высчитывается из расчёта 24 кв.см на 1 кубометр объема помещения
Взаиморасположение вентиляционных отверстий
Действие любой системы вентиляции основано на замещении масс нагретого воздуха, приходящих в движение под давлением воздуха, поступающего снаружи – более холодного и тяжёлого. Важно обеспечить возможность регулировать направление потока тепла, исходящего от печи, установленной в бане. Вентиляция в парной часто оснащается не одним приточным отверстием, а двумя именно по этой причине. Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины.

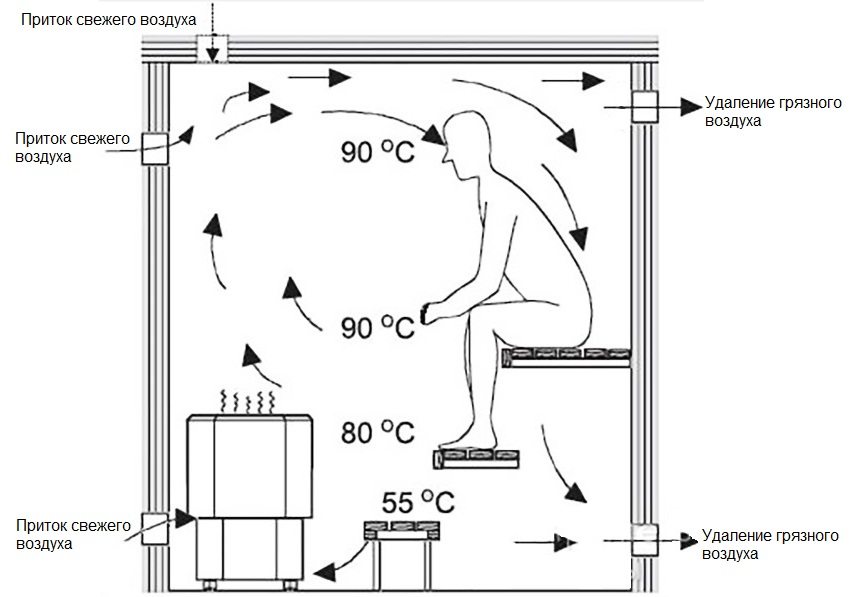

Схема размещения внутри парной вентиляционных отверстий для притока свежего и удаления загрязненного воздуха
Вентиляция в русской бане
Качество вентиляционной системы бани, разработанной и смонтированной своими руками, закладывается ещё на стадии проекта.
Воздушные потоки, циркулирующие в помещениях, будут иметь разную температуру, но дискомфорт от этого должен ощущаться как можно меньше.
Совет! Комфорт в бане зависит не только от отсутствия резких перепадов температуры «по горизонтали», то есть при переходе из одного помещения в другое: из комнаты отдыха в предбанник или из парилки в моечную. Необходимо мягкое перемещение воздушных масс по вертикали: температура воздуха у пола не должна быть сильно ниже температуры на уровне среднего человеческого роста.
Микроклимат в бане напрямую зависит от количества вентиляционных отверстий, их размеров и места расположения
Равномерность поступления, смешивания и удаления воздушных масс зависит от количества приточных и вытяжных проёмов, их размеров, расположения относительно друг друга и отопительных приборов, а также оснащённости устройствами дополнительного регулирования.
Основные схемы устройства вентиляции в бане
Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.
Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной
Вентиляция пола в бане
Воздухообмену в банных помещениях способствует устройство вентилируемого пола.
Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:
- для создания потока сделать небольшие отдушины в фундаменте бани;
- настилать пол, оставляя между досками щели до 1 см;
- заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
- чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
- после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.
Схема обустройства вентиляционной системы в сауне
Вентиляция в предбаннике бани
Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

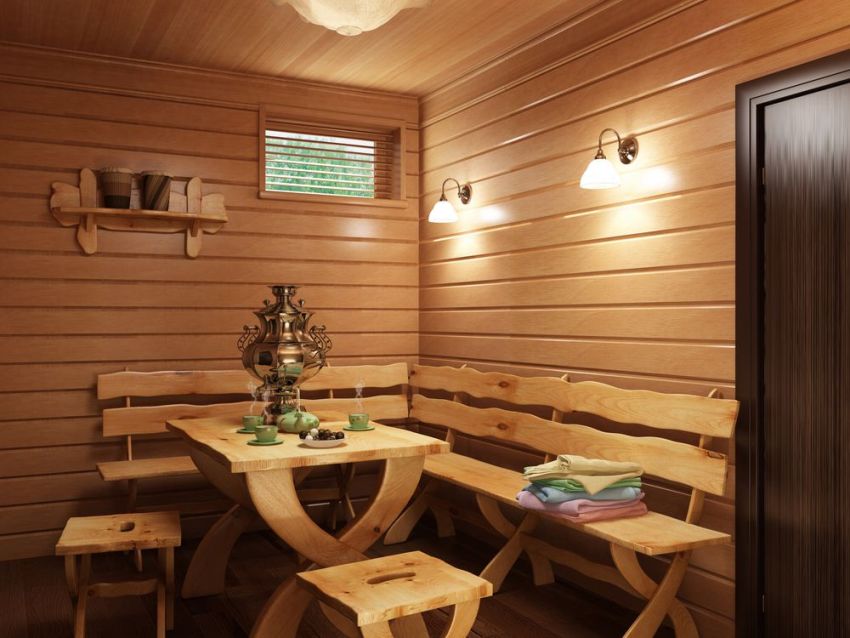

В предбаннике можно обустроить естественный или комбинированный тип вентиляции
Вентиляция в моечной бани
Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.
Вентиляция в парилке бани
Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.
Схема обустройства вентиляции в парной
Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
