Тиски – это очень полезный механический инструмент, который используют с целью фиксации деталей во время их обработки. Особенно они нужны в том случае, когда необходимо жестко и надежно закрепить заготовку или установить ее на безопасном расстоянии.
Тиски состоят из ходового винта, станины и губок с винтовым креплением
Сама конструкция классических тисков представляет собой две губки. Одна из них неподвижная и зафиксирована на корпусе или же на станине, другая может менять свое положение. Крепление предмета происходит между губками путем их сжатия при помощи фиксирующего механизма, который состоит из нескольких элементов:
Для фиксации самих тисков к опоре может быть применено несколько способов:
- стационарная установка на одном месте с постоянным использованием;
- на струбцине, это предполагает менее надежную фиксация, но дает возможность применения в разных местах;
- при помощи присосок – в таком случае необходимо, чтобы поверхность была идеально гладкой и ровной.
Фиксация тисков к опоре может быть стационарная, на струбцине и при помощи присосок
Разновидности тисков: какие выбрать приспособления для разных работ
Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:
- винтовые;
- клинообразные;
- с установленной диафрагмой;
- эксцентричные;
- с пневматическим устройством.
В зависимости от предназначения тиски подразделяют на такие виды:
- столярные;
- слесарные;
- станочные;
- ручные.
С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.
Интересно знать! Тиски еще называют тисами – оба определения являются правильными. Строительные словари характеризуют этот инструмент как оборудование для слесарных или столярных работ, применяемое с целью фиксации заготовок во время выполнения разных видов механической обработки (это может быть сверление, строгание или пиление).
Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством
Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.
Тиски слесарные: цена, особенности и разновидности
Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.
Трубные тиски используют для крепления труб либо же цилиндрических деталей.
Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.
Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской
Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.
Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.
Особенности и разновидности столярных тисков
Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.
Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

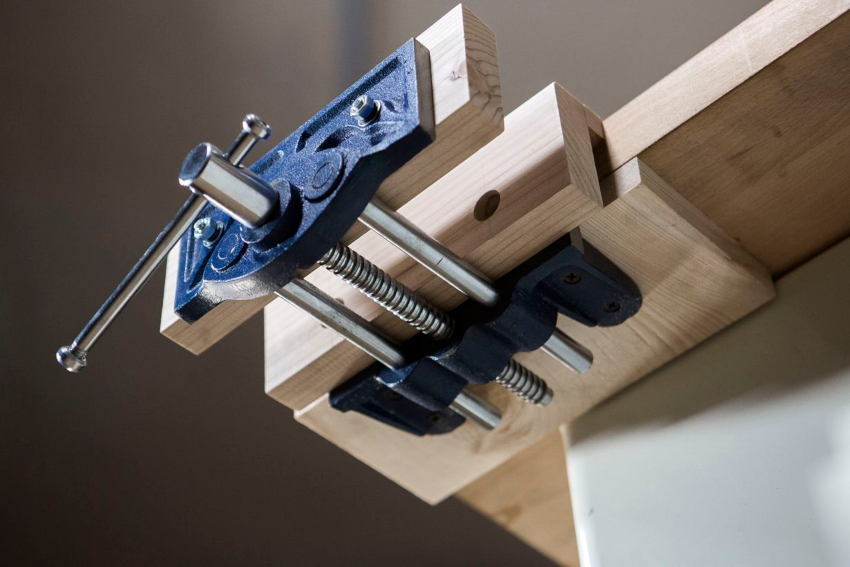

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок
Интересно знать! Даже ручные модели определенной конструкции позволяют производить манипуляции с удлиненными заготовками. С этой целью используется специальная широкая наковальня с возможностью крепления заготовки в вертикальном положении. Производят также модели, служащие для крепления деталей округлой формы.
Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.
Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.
Конструкция и тип крепления тисков: цена и качество
Слесарный станок может быть предназначен для крепления на верстаке или столе. С этой целью используют специальные болты. В таком случае получается цельнометаллическая конструкция тисков. Фото наглядно это демонстрируют.

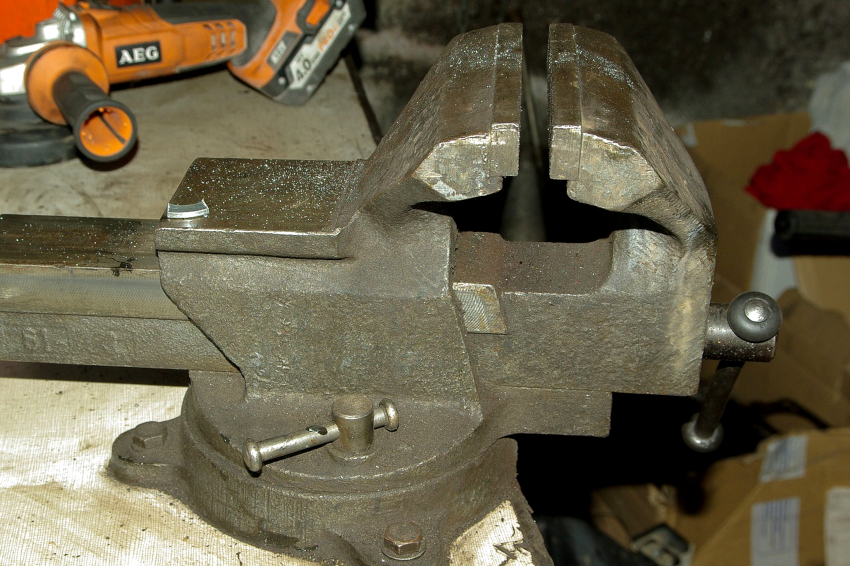

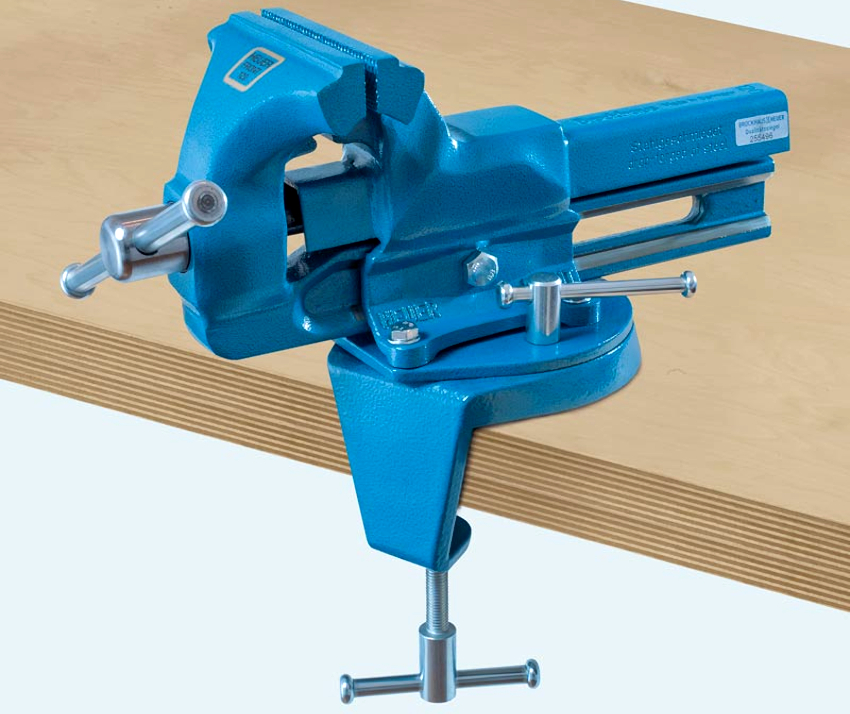

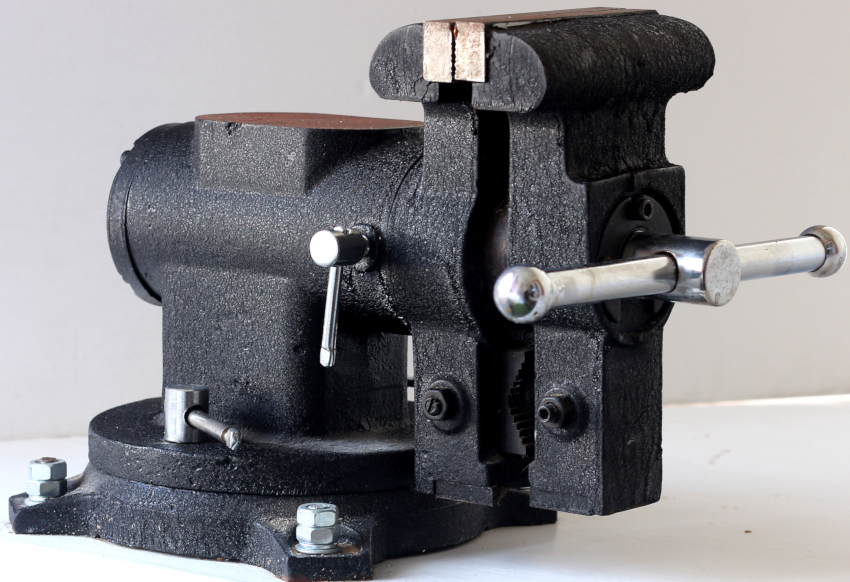

Слесарные тиски предназначены для крепления стационарно на верстаке или на столе при помощи специального болта
Можно также выбрать вариант стационарного либо поворотного типа, что даст возможность обрабатывать детали с вариантом смены угла. В таком случае ширина губок будет колебаться в диапазоне от 45 до 200 мм с возможностью отхода губки на 140 мм. Преимущества такого оборудования – износоустойчивость губок, а также прочная наковальня, легкость и малогабаритность изделия. Если речь идет о поворотной модели, следует отметить, что ее можно поворачивать на 360 градусов. Не стоит забывать и о некоторых недостатках:
- во время эксплуатация губки тисков требуют постоянного выравнивания положения;
- шайбы на тисках отличаются наличием стопорных шайб, которые быстро изнашиваются;
- затрудняется зажатие длинных заготовок;
- в устройстве имеется люфт.
Слесарные тиски делятся на параллельные и столовые. В первом варианте губка смещается благодаря вращению винта для тисков, которое происходит параллельно стационарной основе.
Стоимость тисков промышленного производства с полной комплектацией довольно высокая, поэтому лучше изготовить их самостоятельно, тем более если есть минимальные знания и навыки, а также необходимые материалы под рукой.
Станочные тиски обеспечивают прочную фиксацию, что очень важно при обработке металлических деталей
Самодельные тиски: станочная конструкция и ручная модель
Станочные тиски – это более точный вариант устройства для фиксации деталей. Он либо полностью лишен люфта, либо величина его разбега самая маленькая. Тиски просто устанавливают на верстак. Они отличаются тем, что имеют поворотный механизм.
У станочного варианта есть свои подвиды:
- стационарный (с фиксацией, перпендикулярной расположению тисков);
- синусный, где деталь устанавливается под углом;
- многоосевой, на котором заготовка может вращаться в разных направлениях по оси.
Тиски станочного типа обеспечивают прочную фиксацию, что крайне важно при обработке деталей из металла. Они имеют прочный корпус и покрыты антикоррозийным слоем. Жесткость зажима обеспечивает работу с высокой точностью. В то же время, если зажим заготовки будет иметь искривления, то на ней останутся следы. С этой целью понадобится прокладка из фольги либо же необходима фиксация детали при помощи исключительно верхней части губок.
Полезный совет! Столярные тиски, в сравнении с другими типами оборудования, позволяют более качественно обрабатывать детали из мягких материалов, при этом с большими изделиями можно работать в одной плоскости.

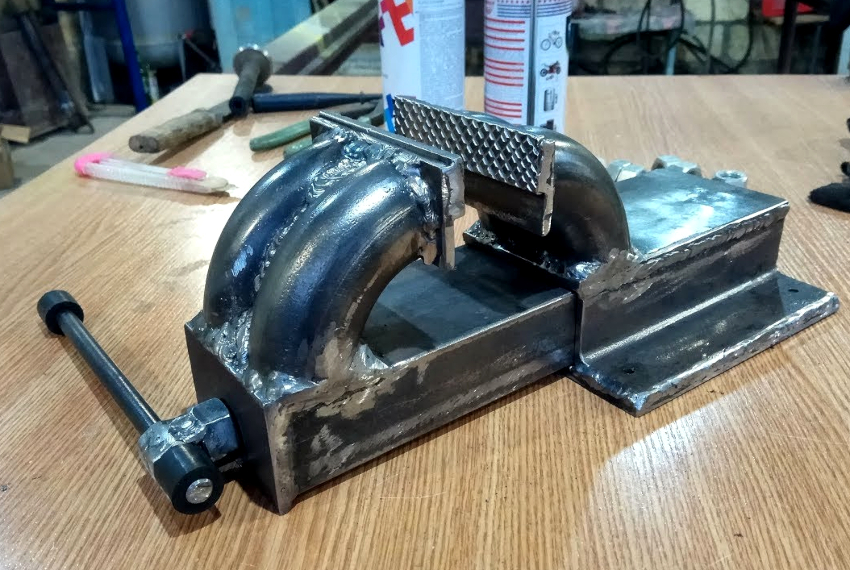

Цена тисков промышленного производства довольно высока, поэтому лучше изготовить их самостоятельно

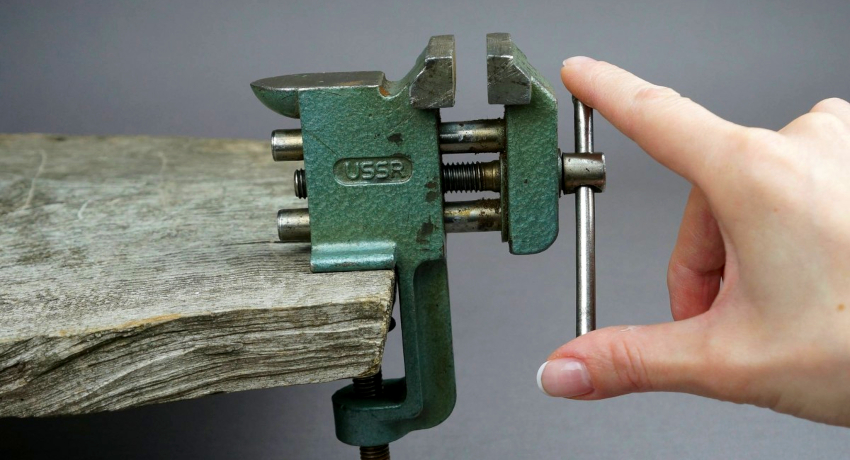

Ручная модель – это переносные тиски компактной формы, которые не требуют стационарной фиксации на основе. Они предназначены для обработки мелких заготовок и бывают двух видов (исходя из конструктивных особенностей):
- с губками, винтом и ручками;
- тиски рычажного типа, которые напоминают плоскогубцы с замыкающимся механизмом.
Применяют такие тиски для выполнения точных работ, так как они имеют минимальный уровень люфта. Инструмент предназначен для работ с профилем из алюминия и металлочерепицы, а также на них можно зажимать заготовки плоской формы. Поэтому, если предполагается обработка миниатюрных деталей, достаточно приобрести или сделать ручные тиски своими руками в домашних условиях.
Тиски для сверлильного станка: неотъемлемая деталь аппарата
Тиски, вмонтированные в сверлильный станок, являются не дополнительной деталью, а необходимым аксессуаром установки. С их помощью можно неподвижно зажать деталь в отношении патрона станка и производить максимально точные и даже серийные действия по сверлению.

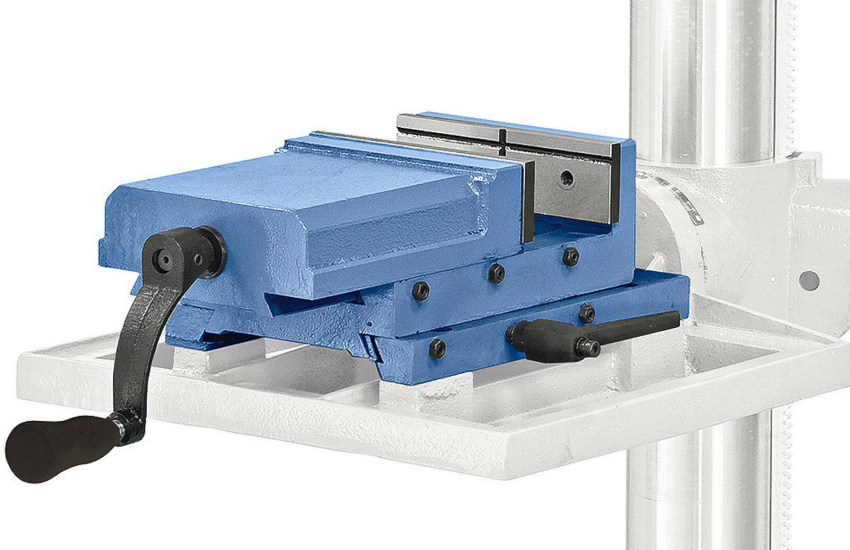

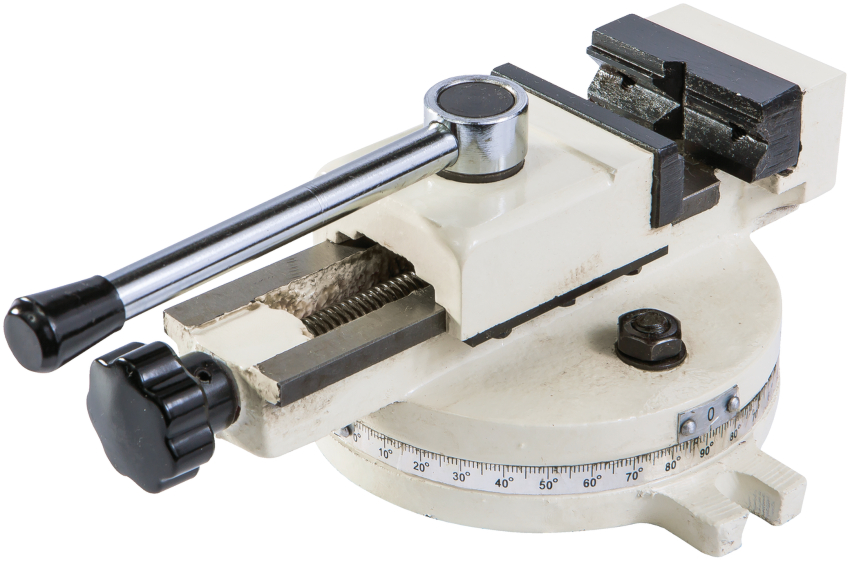

Тиски для сверлильного станка являются необходимым инструментом
Приобретая тиски для сверлильного станка, сразу же следует обратить внимание на размер губок. Их ширина может колебаться в диапазоне 60-150 мм. Важна также их глубина и показатель максимального расхождения. Отдельные модели сверлильных тисков имеют призматические губки, позволяющие фиксировать заготовки и детали круглой формы.
Подвидом тисков для сверлильного станка является инструмент с дополнительной ступенькой, которая позволяет фиксировать деталь маленького размера таким образом, чтобы значительная часть располагалась над поверхностью губок сверлильных тисков.
Статья по теме:
Станок для заточки сверл и других инструментов: правила выбора и использования
Основные виды, конструкция, оснастка. Станки для ножей, дисков, ленточных пил. Самодельные и заводские варианты.
Основной параметр – это расстояние между пазами, определяющее возможность монтажа определенных тисков на сверлильный станок. Можно встретить модели, которые вместо длинных пазов имеют небольшие ушки. На такие сверлильные тиски следует обратить особое внимание.
Современный рынок предлагает широкий выбор оборудования подобного типа. Лучше всего отдать предпочтение модели с трехсторонней установкой. Такие тиски можно легко установить не только на грань нижнего уровня, но и на две другие. Эта возможность делает их более гибкими в работе. Можно приобрести готовую конструкцию, а также вполне доступно изготовить тиски для сверлильного станка своими руками.
Некоторые модели сверлильных тисков оснащаются призматическими губками, что позволяет фиксировать заготовки круглой формы
Как сделать самодельные тиски для столярных работ
Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.
Полезный совет! Чтобы оборудование было удобным и справлялось с поставленной задачей, перед тем как сделать тиски, необходимо заранее подобрать размеры, продумать наличие инструментов и материалов, подготовить заготовки.
Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.
Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.
Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.
К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.
Верстачные тиски своими руками в домашних условиях: видео, фото, схема
Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

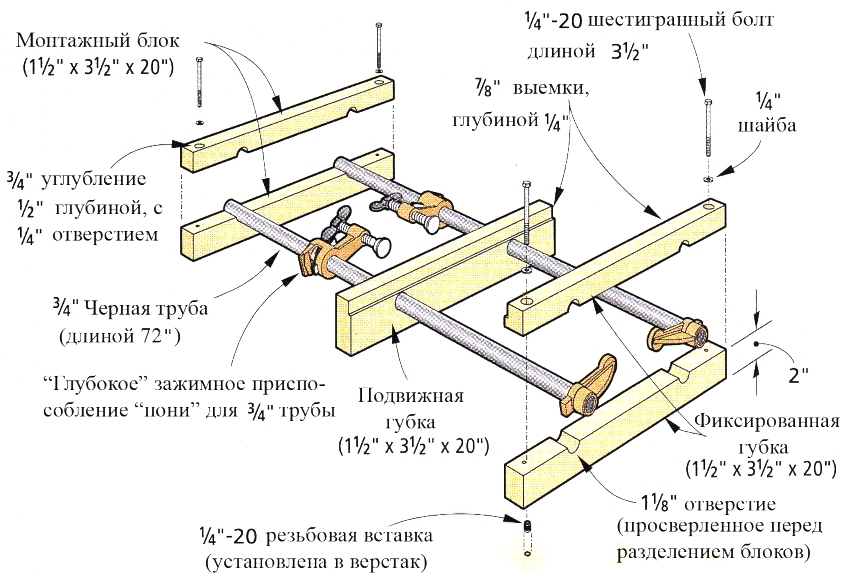

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях
- шпильки – 2 штуки;
- гайки – 4 штуки;
- доски – 3 штуки.
Последовательность работы:
Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.
Полезный совет! Как и сами столярные тиски, так и верстак под них можно сделать самостоятельно. Стол для тисков своими руками изготавливают в соответствии с необходимыми размерами. При этом обрабатываемые детали должны немного выступать за пределы опоры.
