Теплая кровля представлена многослойным кровельным пирогом, в состав которого входят слои паро-, тепло- и гидроизоляции
Теплоизоляционный материал располагается между лагами и занимает все межстропильное пространство. Толщина материала подбирается в зависимости от климатических условий региона и технических характеристик здания. Теплоизоляция может быть обустроена с помощью пенопласта, стекловаты, базальта, керамзита и экструдированного пенополистирола. Поверх данного слоя укладывается гидроизоляционная мембрана, которая препятствует попаданию конденсата на теплоизоляцию с обратной стороны металлочерепицы.
Статья по теме:
Крыша для частного дома. Виды крыш по конструкции
Виды крыш по конструкции. Кровельные покрытия. Типы мансардных крыш. Утепление кровель. Фото-галерея красивых конструкций.
Теплая кровля способна минимизировать потери тепла из мансардного помещения, улучшить в нем параметры микроклимата, снизить финансовые затраты на содержание жилых помещений. Такая конструкция является дорогостоящей, сложной в монтаже, требующей строгого соблюдения существующих технологий.
Важно! Некачественно выполненный монтаж крыши из металлочерепицы приведет к выходу из строя несущих деталей стропильной системы, что создаст большие финансовые затраты, связанные с ремонтными работами.

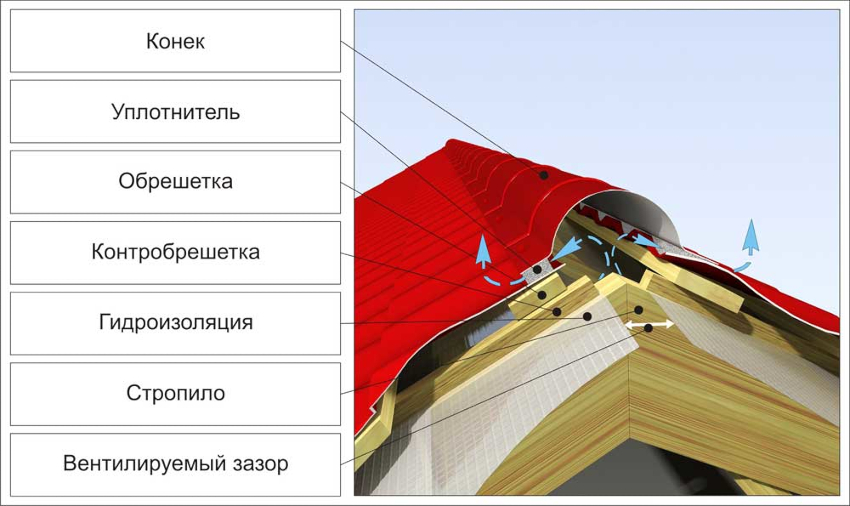

Конструкция теплой кровли должна иметь такие упорядоченные слои: пароизоляцию, нижнюю обрешетку, утеплитель, гидроизоляцию, контробрешетку, обрешетку и металлочерепицу. Между слоями должен быть предусмотрен зазор для создания естественной вентиляции, что достигается выбором оптимальной толщины материала. Недостаточная толщина приведет к образованию больших пустот, которые станут причиной образования влаги, снижения эксплуатационных характеристик покрытия.

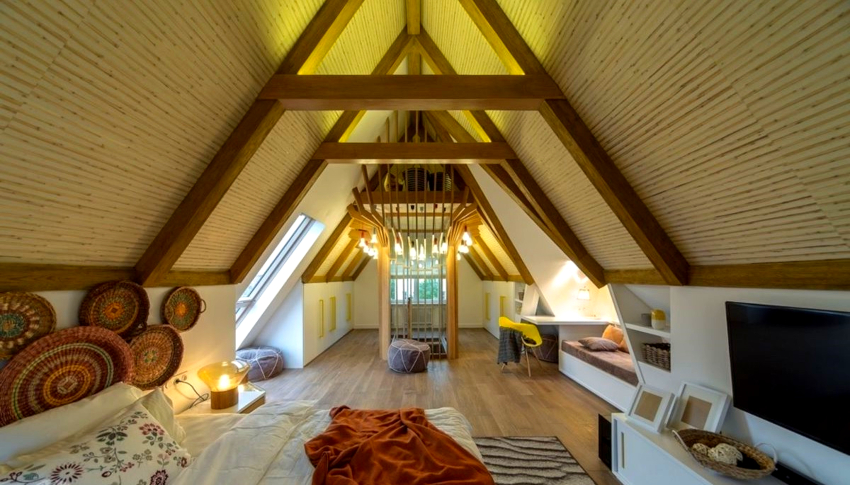

Теплая кровля способна минимизировать потери тепла из мансардного помещенияУстройство обрешетки как важного элемента крыши из металлочерепицы
Перед тем как уложить металлочерепицу, следует правильно обустроить под нее основание. Формирование обрешетки является одним из важнейших этапов установки крыши из металлочерепицы. Она является своеобразным каркасом для будущей кровли. С внутренней стороны к ней крепится слой гидроизоляции, а к внешней – металлочерепица. От правильности выполнения работ будут зависеть эксплуатационные характеристики всей конструкции крыши.
Существует два варианта обрешетки: сплошная и разреженная. Первая разновидность конструкции предполагает примыкание всех досок вплотную друг к другу. Такая технология обеспечит повышенную прочность каркаса, однако увеличит затраты материала. В разреженной обрешетке все деревянные элементы располагаются на определенном расстоянии друг от друга. Это значение определяется интервалом между волнами металлочерепицы, поскольку впадины элементов являются наиболее прочными участками профиля.
Важно! При монтаже металлочерепицы преимущественно используется разреженная обрешетка, что связано с достаточной прочностью облицовочного материала, который не нуждается в дополнительном укреплении каркаса.
Для монтажа обрешетки под металлочерепицу используется брус 50х50 мм, обрезная доска сечением 32х100 мм и 50х100 мм. Вдоль карнизного свеса в нижней части ската кровли крепятся две доски 50х100 мм, исполняющие роль основания. Их высота должна соответствовать высоте контробрешетки.

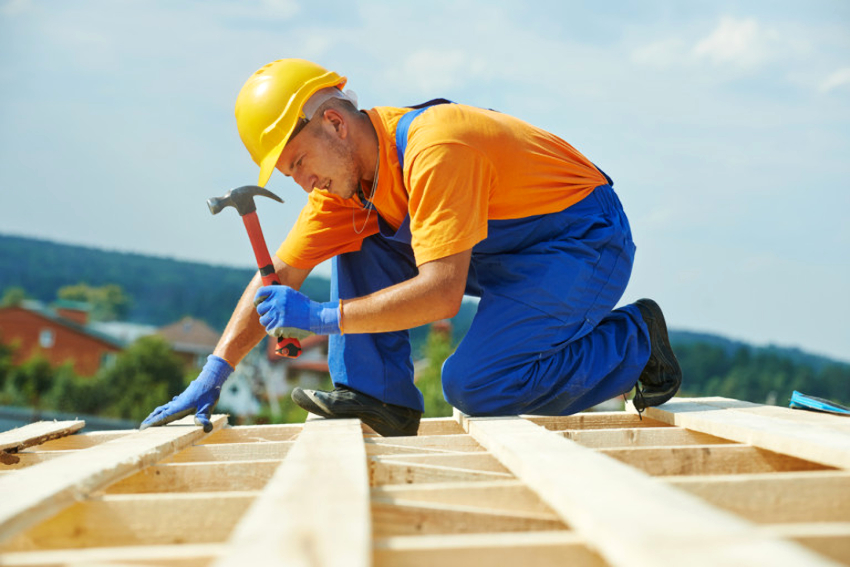

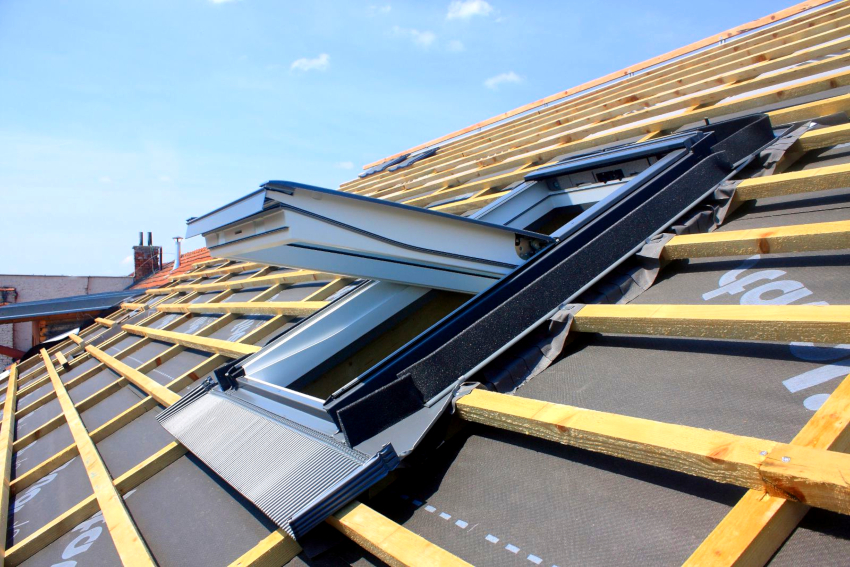

При монтаже металлочерепицы преимущественно используется разреженная обрешетка
Перед тем как крыть крышу металлочерепицей, поверх гидроизоляционного слоя набивается контробрешетка вдоль стропил, повторяя их расположение, от конька к низу кровли, которая является основанием для обрешетки. Для этого используются бруски 50х50 мм. Расстояние между вертикальными элементами обычно составляет 60-90 см.
Поверх данной конструкции с определенным шагом горизонтально монтируются доски обрешетки с помощью бруса 50х50 или 32х100 мм. Деревянные элементы должны быть обработаны антисептическим составом для предохранения древесины от гниения, образования грибка и плесени.
В месте расположения конька необходимо обеспечить усиление обрешетки, что выполняется посредством крепления двух досок с каждой стороны коньковой планки. Обрешетка также выполняется и под ендову, благодаря чему между двумя скатами формируется внутренний стык. В месте ее размещения обрешетка выполняется сплошной.Крепление доборных элементов кровельной системы
Перед тем как укладывать металлочерепицу, обустраиваются доборные элементы кровельной системы, к которым относятся скрепленные между собой разные примыкания кровли. Они фиксируются к смонтированной обрешетке и обеспечивают более безопасную и удобную эксплуатацию крыши. К ним относятся ендовы, карнизная, торцевая и коньковая планки, примыкание.

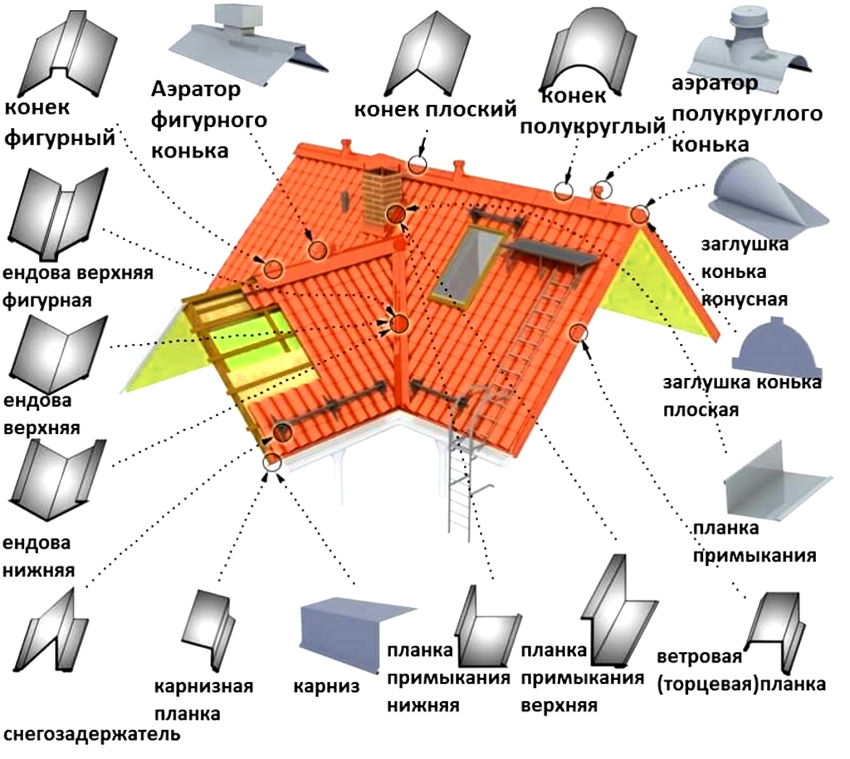

Для монтажа крыши из металлочерепцы понадобиться целый ряд доборных элементов кровельной системы
Ендова представляет собой внутренний стык, образованный соединенными поверхностями кровли. Основа для ендовы формируется из сплошной поверхности. Предусматривается монтаж нижних и верхних элементов. Нижние, выполненные из прочной оцинкованной листовой стали, фиксируются с помощью саморезов на поверхность обрешетки. Такая конструкция в виде равностороннего элемента с внутренним углом 135 градусов и загнутыми краями способствует отводу воды, которая может проникнуть под кровельное покрытие в местах соединения скатов.
При монтаже торцевой планки металлочерепицы обеспечивается защита крайних элементов покрытия от проникновения влаги, от скопления пыли, листвы и мусора в межкровельном пространстве. Она также предотвращает повреждение материала от ветровой нагрузки.
Верхний элемент имеет декоративное значение для крыши из металлочерепицы. Ендова скрывает стык листов металлочерепицы с нижней планкой. Данный элемент устанавливается на завершающих этапах работы.
Монтаж капельника под металлочерепицу необходим для защиты от намокания лобовых досок обрешетки. Он устанавливается в комплекте с желобом и держателями для него. Сначала крепятся держатели к карнизной доске. Затем монтируется желоб для стока воды, после чего осуществляется монтаж карнизной планки металлочерепицы.

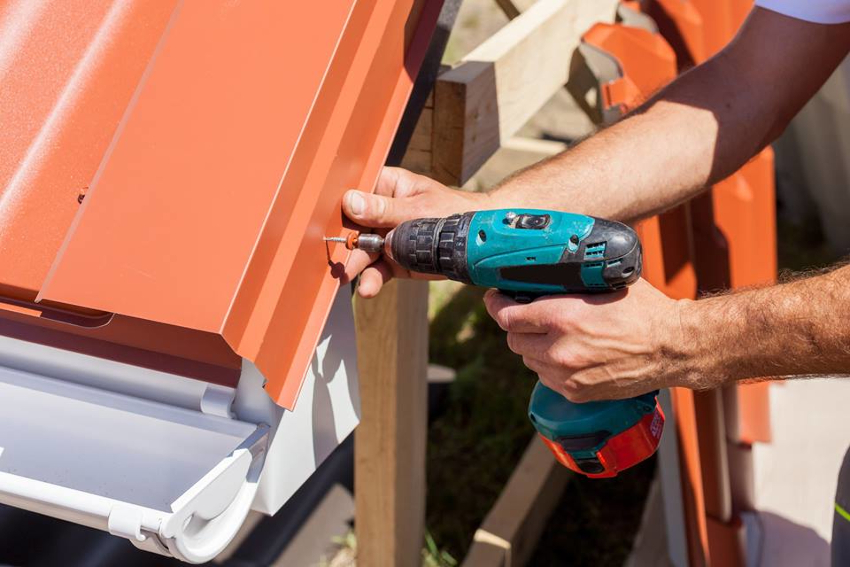

Ветровые планки крепятся на кровельные саморезы с резиновым уплотнителем
Коньковые планки устанавливаются на верхних стыках скатов. Они скрывают зазор между листами кровельного материала, обеспечивая защиту от проникновения воды, и способствуют естественной вентиляции подкровельного пространства. Коньковые планки могут быть округлыми или плоскими. Они крепятся на кровельные саморезы с резиновым уплотнителем.
Важно! Под коньковые планки следует укладывать уплотнитель с целью надежной герметизации стыков.
Примыкания необходимы для создания плотного соединения кровли со стенами и трубами. Существуют верхняя и нижняя планки. Сначала из нижних планок создается фартук, под который подводится галстук, способствующий перемещению воды к внешнему карнизу или в ендову. Верхние элементы крепятся поверх кровельного покрытия, выполняя декоративную функцию.Полезные рекомендации по покрытию крыши металлочерепицей
Чем сложнее конструкция стропильной системы, тем более трудоемким будет процесс ее покрытия. В результате образуется большое количество непроизводительных отходов.
Минимальным углом наклона скатов является значение 14 градусов
Перед тем как крепить металлочерепицу, необходимо проверить размеры обрешетки. По осям расстояние между рейками не должно превышать 35 см, что является стандартным значением для большинства металлических листов. Первую рейку следует набивать близко, на расстоянии около 20 см. Размеры соблюдаются строго. Каждый саморез прикручивается исключительно под волной, где лист металла прилегает к рейке.
Расстояние между обрешеткой и кромкой увеличивается по мере удаления от кромки, что повышает прогиб кровли. Минимальным углом наклона скатов является значение 14 градусов. Чем оно больше, тем меньшая создается нагрузка на профиль и снижается риск его прогиба.
Согласно инструкции монтажа металлочерепицы Монтеррей и других вариантов профиля, резать листы необходимо с помощью переносной циркулярной пилы с твердосплавными зубьями, ручных или электрических ножниц по металлу. Использование болгарки для обрезания листов строго запрещено. Это объясняется тем, что на краях профиля существенно разрушается антикоррозионный слой, что приведет в ближайшем времени к повреждению элемента.
Металлическая стружка после резки должна быть аккуратно удалена мягкой щеткой. Образовавшиеся царапины на профиле рекомендуется покрыть специальным полимерным составом, который продается в комплекте с металлочерепицей.
Использование болгарки для обрезания листов металлочерепицы строго запрещено
При осуществлении монтажа металлочерепицы своими руками следует строго соблюдать правила техники безопасности. Не следует работать без страховки и в ветреную погоду. Листы металла не рекомендуется поднимать веревками. Для облегчения перемещения вокруг здания необходимо установить леса.Создание кровельного пирога для теплой кровли из металлочерепицы: инструкция по укладке

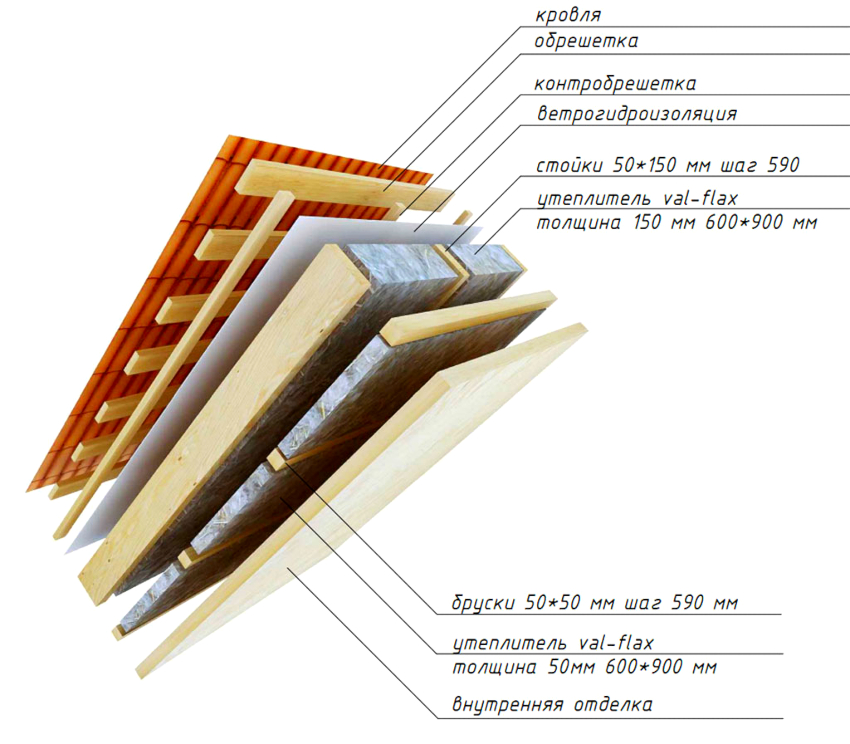

Перед тем как перекрыть крышу металлочерепицей, для ее теплого варианта следует обустроить кровельный пирог. Первым этапом является монтаж пароизоляции. Защитная пленка устанавливается со стороны чердака. Она крепится к стропилам с помощью скоб степлера. Материал укладывается с нахлестом 10 см. Стыковые соединения необходимо проклеить скотчем.
Полезный совет! Существуют парозащитные пленки с готовой клеящей полоской, защищенной бумагой.
Следует аккуратно монтировать пароизоляционный материал в местах перехода, стыков дымохода и других инженерных сетей. От качества уложенной парозащиты зависят параметры теплоснабжения внутреннего помещения, поскольку при повышении влажности снижается теплопроводность многих утеплителей.
Перед тем как перекрыть крышу металлочерепицей, для ее теплого варианта следует обустроить кровельный пирог
В межстропильное пространство укладывается утеплитель. Чаще всего используется базальтовая вата. Оптимальная толщина слоя составляет 10 см. Для зданий, расположенных в холодных регионах, толщину утеплителя можно увеличить до 25 см. Материал следует укладывать со смещением стыков, чтобы исключить вероятность возникновения мостиков холода.
С изнаночной стороны металлочерепицы часто образовывается конденсат. Для исключения вероятности его протекания на утеплитель укладывается гидроизоляция, благодаря которой можно отстрочить ремонт кровли из металлочерепицы на несколько десятков лет. Лучшим вариантом является мембрана, которая характеризуется хорошей паропроницаемостью. Она способна пропустить пар, который попал в минеральную вату, но не позволяет конденсату вернуться в утеплитель.
Материал также используется для предупреждения тепловых потерь. Поскольку минеральная вата характеризуется небольшой плотностью, воздух способен продуть ее насквозь и унести тепло.
Первым делом изолируется ендова. Прокладывать материал необходимо по всей ее длине, начиная сверху. Стыковые соединения следует проклеить строительной лентой того же производителя, что и мембрана. Далее материал укладывается в горизонтальном порядке внахлест на 10-15 см и фиксируется строительным степлером. Первый отрезок требуется уложить параллельно карнизной планке с нахлестом 5-10 см на нее. Последующие полоски последовательно монтируются по мере продвижения к коньку кровли с нахлестом 10-15 см.

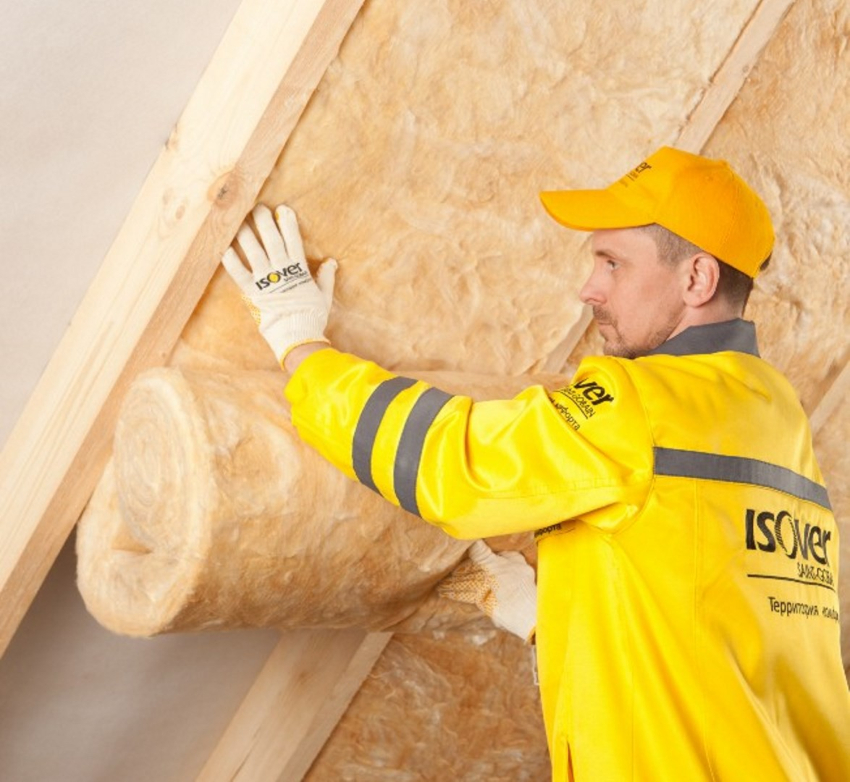

В межстропильное пространство нужно уложить утеплитель, чаще всего используется базальтовая вата
Важно! Гидроизоляционная мембрана должна быть хорошо натянута, ее провисание в отдельных местах не допускается.Технология монтажа кровли из металлочерепицы: крепление контробрешетки и обрешетки
Согласно схеме монтажа металлочерепицы к стропильным ногам крепится контробрешетка. Для ее создания используются деревянные бруски толщиной не менее 5 см, которые обеспечат хорошую вентиляцию. Для обрешетки применяется брус толщиной не менее 10 см. Благодаря такому запасу удастся нивелировать неточности при монтаже кровельного покрытия. Шаг обрешетки для металлочерепицы подбирается исходя из размера волны профиля. В основном это значение равно 35 см.
Следующим этапом является установка карнизных планок с нахлестом 10 см. Они фиксируются с помощью саморезов, которые должны располагаться в шахматном порядке с шагом 30 см. Далее монтируется вентиляционная лента, которая защищает пространство под кровлей от проникновения больших насекомых и птиц, не препятствуя при этом естественной вентиляции.
Во внутренних углах кровли устанавливается сплошная обрешетка, к которой фиксируются специальные элементы в виде металлических планок ендовы. После завершения укладки и монтажа металлочерепицы данные места закрываются декоративными элементами, благодаря которым удается спрятать неровные срезы и улучшить внешний облик кровли.
Шаг обрешетки для металлочерепицы подбирается исходя из размера волны профиля
Далее монтируются планки примыкания внахлест. Все стыковые соединения обрабатываются герметиком для наружных работ. Нижние изделия фиксируются на саморезы.Монтаж металлочерепицы: пошаговая инструкции «для чайников»
Как правильно покрыть крышу металлочерепицей в случае закрывания металлическим листом всего ската? Процесс укладки кровельного материала начинается от конька. Первый лист проверяется на размещение относительно торца и свеса кровли для металлочерепицы. Устройство кровли предполагает крепление материала внахлест на 50 мм. Он временно фиксируется саморезом у конька по его центру. Сбоку накладывается второй лист и выравнивается относительно первого. Элементы следует соединить между собой.
В качестве крепежных деталей для металлочерепицы используются саморезы с прокладкой ЭПДМ и цветной головкой размером 4,8х28 мм для деревянной обрешетки. В случае металлического каркаса под профиль размер крепежного элемента составляет 4,8х20 мм.
Если кажется, что профили не стыкуются между собой, необходимо сразу приподнять один лист над другим и, слегка наклонив его, двигать снизу вверх. Складка укладывается за складкой. Элементы фиксируются шурупами под каждой поперечной вкладкой поверх волны. Таким образом укладываются 3-4 листа, скрепленные между собой. Весь блок выравнивается по линии карниза с последующим креплением к обрешетке.

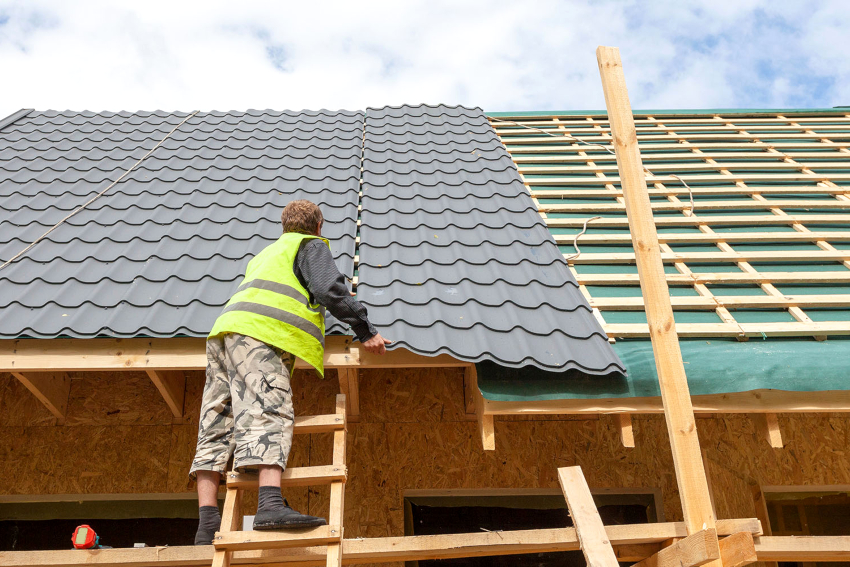

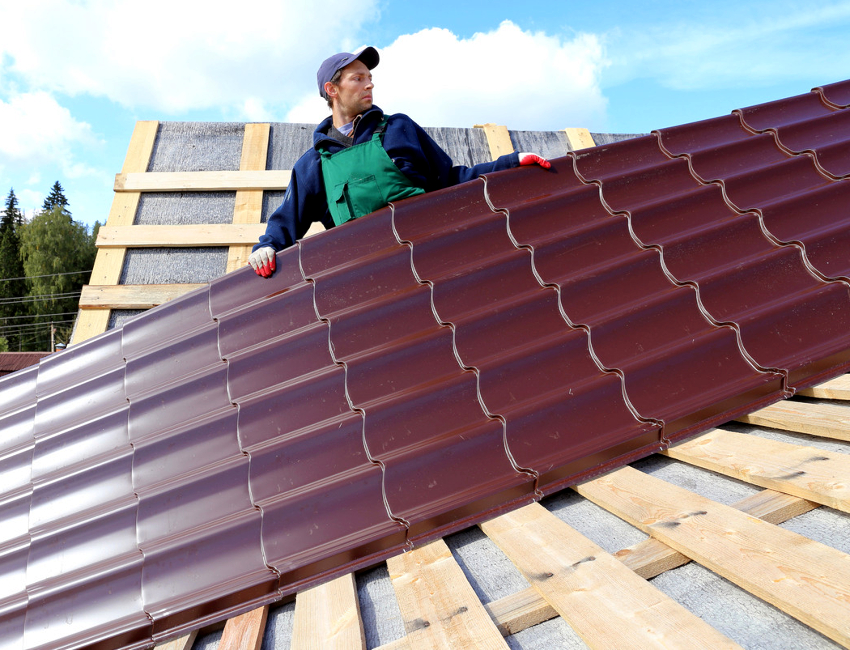

Процесс укладки кровельного материала начинается от конька
Согласно пошаговой инструкции монтаж металлочерепицы может осуществляться в любом направлении. Если кровля монтируется слева направо, тогда укладка выполняется с нахлестом предыдущего листа, если в обратном направлении – с нахлестом на предыдущие.
Важно! Каждые три соединенных профиля проверяются на параллельность относительно карниза.
Элементы крепятся к обрешетке на саморезы, которые вкручиваются в прогиб волны, где изделие плотно прилегает к ней. В нижней точке крепление должно осуществляться через волну над ступенькой. Вдоль края каждого ската саморезы необходимо вкручивать в каждую волну. Средняя стоимость монтажа металлочерепицы составляет 180 руб./м².Укладка металлочерепицы шаг за шагом для крыш с длинным скатом
Как правильно крыть крышу металлочерепицей с длинным скатом, который превышает размер листа? В этом случае стыковка изделий сразу происходит по длине. Здесь важно точно по уровню выставить профильные листы. Любая погрешность будет заметна с земли, чего не удастся скрыть в дальнейшем.
Согласно пошаговой инструкции монтаж металлочерепицы может осуществляться в любом направлении
Как правильно крепить металлочерепицу? Вначале монтируется один лист первого ряда, который выравнивается по карнизу и торцу. На него накладывается с нахлестом второй элемент и временно фиксируется саморезом по центру листа у конька. Стык сверху и снизу закрепляется винтами. Далее укладывается третий лист над первым, образуя буку L. Здесь следует обратить внимание на то, чтобы элементы соединялись строго в предусмотренных местах. Они фиксируются между собой короткими саморезами.
В верхней части закручивается крепежный элемент с уплотнительной резинкой без сильного затягивания. Затем саморез фиксируется по центру на среднем листе, что позволяет сдвигать все три профиля одновременно. Кровля, таким образом, устанавливается с большой точностью по отношению к карнизу.
Для упрощения процесса монтажа первых листов можно натянуть веревку по уровню. В этом случае следует замерить ширину скатов. Расхождение значений по крайним плоскостям не должно превышать 2 мм.
Полезный совет! Перед окончательной фиксацией листов металлочерепицы рекомендуется уложить по длине первого ряда еще несколько элементов, что повысит точность регулировки и исключит вероятность возникновения неприятных ошибок.

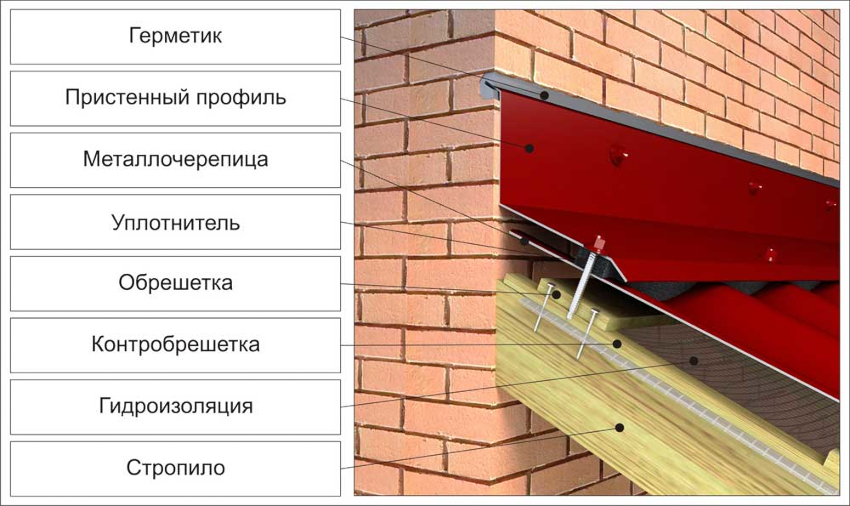

Если скат крыши примыкает к стене, пристенный профиль нужно садить на герметик
Каждый кв. м кровельного материала следует крепить с помощью 6-8 саморезов. Монтаж осуществляется через волну, благодаря чему последующие ряды саморезов сдвигаются в шахматном порядке. Стартовая цена работ за м2 монтажа металлочерепицы в этом случае составляет 250 руб.
Крепление листов металлочерепицы должно происходить в строго предусмотренных местах над верхней точкой профиля. Смещение профиля на 1-2 см может стать критичным, поскольку саморезы неспособны будут выдержать покрытие, что приведет к негативным последствиям.
Далее выполняется фиксация торцевой планки к торцевой доске с нахлестом до 10 см по направлению снизу вверх. Завершающим этапом является крепление коньковой планки, которая может присоединяться непосредственно к листам или устанавливаться на перфорированные держатели. У конька следует оставить отверстие для естественной вентиляции. Щель необходимо закрыть сеткой, выполненной из нетканого материала. Затем выполняется обустройство водосливной системы кровли.Монтаж водосточной системы для крыши дома из металлочерепицы
Во время кровли крыши металлочерепицей предусматривается обустройство надежной водосточной системы, в состав которой входят водосточный желоб, держатели, заглушки, выпускная воронка, соединители, паук, соединительная труба с коленом, водосток с держателем и тройником, воронка, ограничитель перелива.

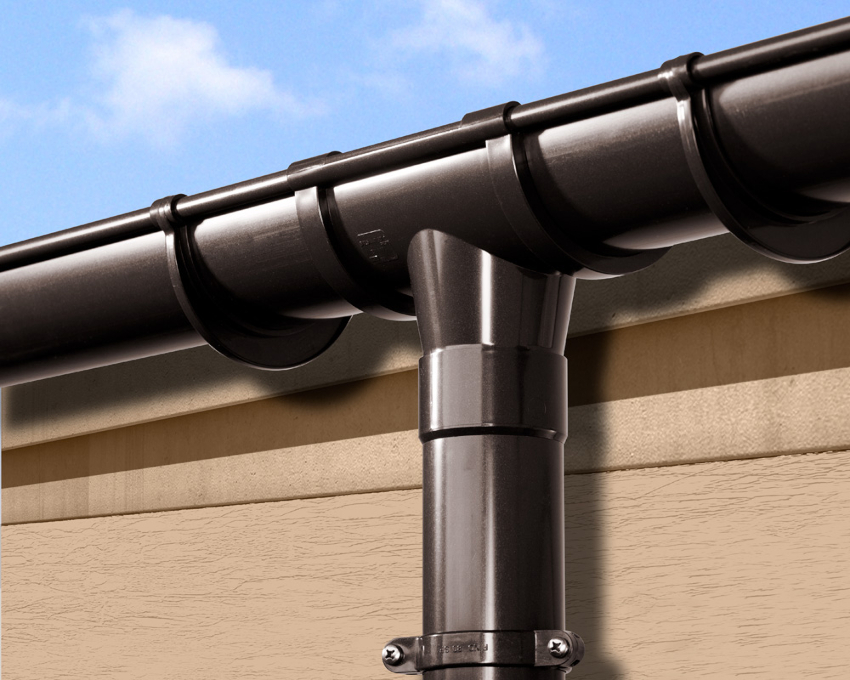

Паук устанавливается в воронку водосточной трубы и защищает систему от попадания в нее листьев и мусора
Каждая водосточная труба предполагает по 10 м желоба. В местах их крепления вырезается V-образное отверстие шириной 10 см, куда вставляется воронка. Она закрепляется на 10 см от края желоба. Держатели устанавливаются до момента монтажа карниза крыши через каждые 50 см, обеспечивая уклон желоба, равный 5 мм. С обеих его сторон фиксируются заглушки.
Кронштейны для поддержки водосточного желоба не следует крепить в первой планке обрешетки, поскольку металлическая полоска станет упираться в профильный лист кровельного материала, что приведет к его деформации. Со временем это может вызвать повреждение тонкого проката в результате колебаний кровли. Под кронштейны необходимо выполнить специальные углубления. Их верхние участки не должны выступать над поверхностью элементов обрешетки.
Передние края выпускных воронок необходимо подвести под отогнутый внешний край желоба и зафиксировать резным фланцем. При креплении желобов их соединяют внахлест на 3 см и фиксируют соединителями с замком и резиновыми прокладками. Паук устанавливается в воронку водосточной трубы и защищает систему от попадания в нее листьев и мусора.
Полезный совет! Паук рекомендуется очищать два раза в год.
Держатели устанавливаются до момента монтажа карниза крыши через каждые 50 см
Для перехода воронки к водосточной трубе используются два колена и соединительная труба. Держатели для трубы устанавливают через каждый метр на стене. В нижней ее части крепится колено для слива воды, отведя ее на 30 см в сторону. Тройник применяется в случае использования одного слива на две воронки. Ограничитель для предупреждения перелива устанавливается в том месте, где постоянно стекает вода. Он ставится на желоб или в его угол.Обустройство элементов безопасности при укладке металлочерепицы

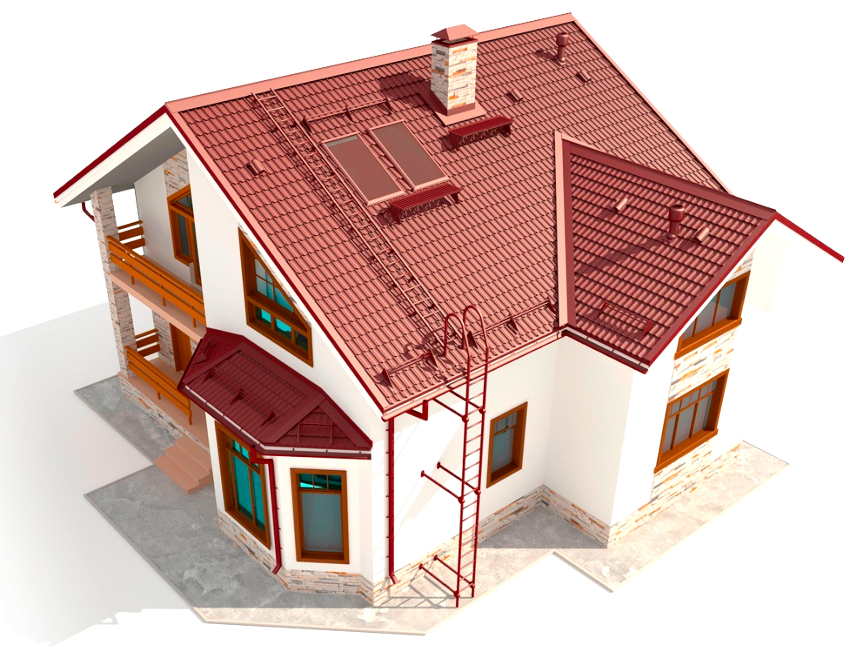

Кровля из металлочерепицы предполагает обустройство дополнительных элементов для безопасного обслуживания и эксплуатации. К таким составляющим относятся снегозадержатели, переходные мостики, ограждения и лестницы.
Чтобы исключить неконтролируемый сход снежных масс с кровли здания и возможное травмирование людей, находящихся вблизи строения, выполняется монтаж снегозадержателей на металлочерепицу. Инструкция предусматривает их линейное расположение через некоторое расстояние или в шахматном порядке. Элементы могут быть представлены планками разного формата или трубками, соединенными между собой. Снегозадержатели устанавливаются по всей площади кровли, выше карнизного свеса.
Важно! Монтаж снегозадержателей на металлочерепицу в обязательном порядке выполняется над входом в дом, мансардными окнами, каждый уровнем многоярусной крыши.
Сохранность покрытия крыши от деформации призваны обеспечить переходные мостики, лестницы и ограждения
Перемещение по поверхности кровельного материала может привести к его деформации. Сохранность покрытия призваны обеспечить переходные мостики, лестницы и ограждения. В комплекте к таким элементам предусматриваются опорные детали, кронштейны, уплотнители, пристенные фланцы и поручни, которые используются для крепления изделий к кровле. При этом необходимо создать хорошую герметизацию соединений.
Чтобы попасть наверх, устанавливаются лестницы с помощью стеновых и кровельных кронштейнов. Они монтируются в месте волнового прогиба, где выполнена сплошная обрешетка. Верхняя часть лестницы крепится шурупами. Верхний выступ элемента должен располагаться в противовес кромке карниза.
Металлические элементы кровельного ограждения фиксируются сквозь нижнюю зону волны с помощью опор обрешетки. Затем они сжимаются резиновыми уплотнителями. Переходные мостики, что используются для безопасного хождения по крыше, крепятся таким же образом, что и ограждения.Установка проходных и вентиляционных элементов кровли из металлочерепицы
Вентиляционные и проходные элементы необходимы для удобства монтажа антенн, воздуховодов и других узлов. Стоимость их установки необходимо включить в цену монтажа металлочерепицы.

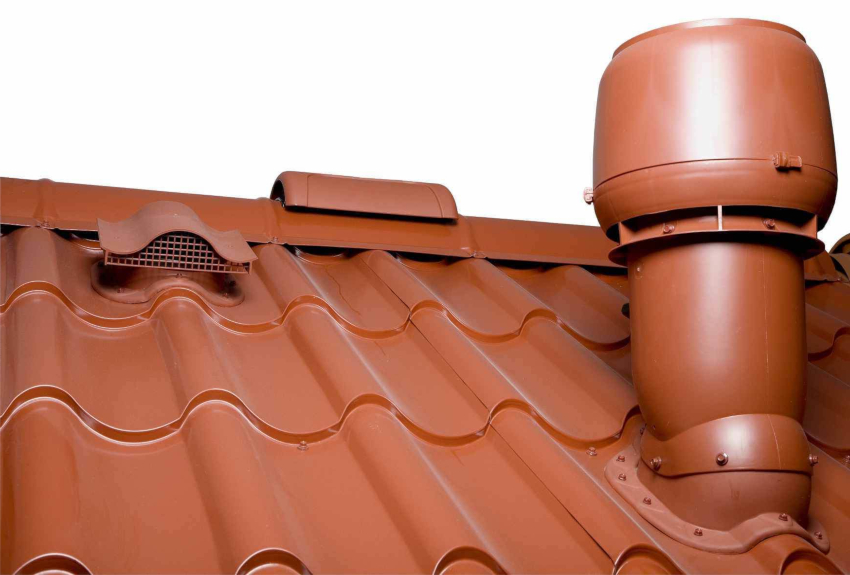

Места установки вентиляционных и проходных элементов требуют обработки герметиком
Для хорошего воздухообмена в каждом пролете стропил следует обустроить вентиляционные выходы. Однако, если под крышей располагается неутепленный холодный треугольник, одного элемента будет достаточно на каждые 60 кв. м крыши. В металлочерепице выполняются отверстия, в которые вставляются вентиляционные выходы посредством фиксации их саморезами. Места соединения требуется обработать герметиком.
Для монтажа канализационного выхода в металлочерепице выполняется отверстие, необходимое для установки проходного элемента. Он крепится к металлочерепице на саморезы. Выход канализации вставляется в проходной элемент после монтажа гидроизоляции, уплотнительного слоя и герметизации соединения.
Для плотного крепления к кровельному покрытию участков стыковки электрических кабелей, антенн и дымоходов типа «сэндвич» используются специальные антенные выходы. Их резиновые верхушки должны быть на 20% меньше диаметра проходящего кабеля. Основанию антенного выхода следует придать форму профиля кровельного материала. Место стыка обрабатывается герметиком, и элемент прикручивается к металлочерепице саморезами.
Кровли из металлочерепицы отличаются высокими техническими и эксплуатационными качествами. Однако, чтобы достичь заявленных характеристик кровельного покрытия, следует соблюдать технологию и принципы монтажа металлочерепицы.Подробное видео монтажа металлочерепицы при обустройстве теплой и холодной крыши
