Различают следующие типы вентиляционных систем:

В зависимости от способа перемещения воздушных потоков:

  • с естественным побуждением (естественная вентиляция);
  • с механическим побуждением (принудительная вентиляция).

В зависимости от назначения:

  • приточная вентиляция;
  • вытяжная вентиляция;
  • комбинированная вентиляция.

Приточно-вытяжная вентиляционная система с рекуператором, установленным в подвальном помещении

В зависимости от обслуживающей зоны помещения:

  • местная система вентиляции;
  • общеобменная система вентиляции;
  • аварийная вентиляция;
  • противодымная вентиляция.

В зависимости от конструктивного исполнения:

  • наборная;
  • моноблочная.

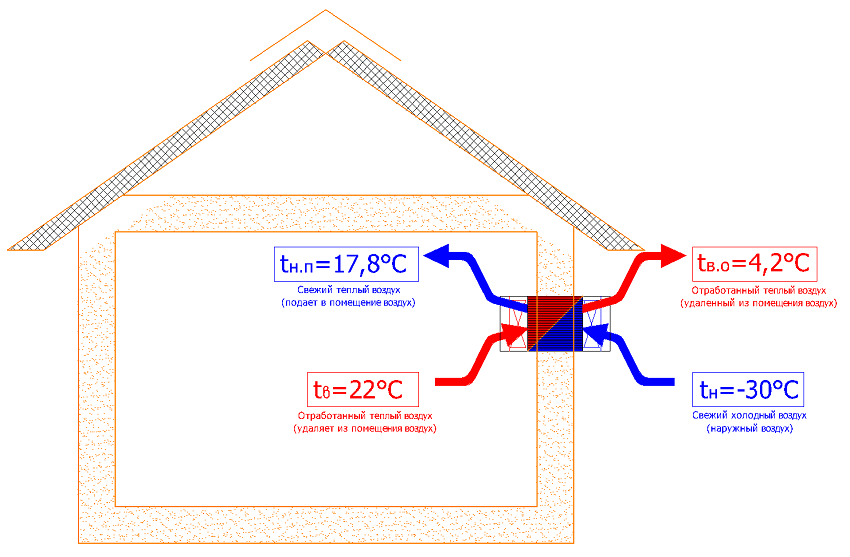

Рекуператор, встроенный в наружную стену дома — простое решение поступления чистого воздуха в помещение

Естественные системы вентиляции

К естественной относят систему вентиляции воздуха, не оснащенную электрическим оборудованием. Циркуляция воздуха в такой системе осуществляется вследствие разности давления и температуры наружного воздуха и воздуха внутри помещения, а также давления ветра. Для многоэтажного строительства устраивают вертикальные вентиляционные воздуховоды, которые в месте выхода в помещениях (кухня, санузел) закрывают вентиляционными решетками. Каналы вентиляции выводят за крышу и устанавливают на них дефлекторы (аэродинамические устройства), способствующие усилению вывода воздуха посредством силы ветра. Поступление свежего потока воздуха обеспечивают неплотности дверей и окон, а также открытое их положение. Движение воздушных потоков в схеме системы вентиляции естественного типа происходит снизу вверх.

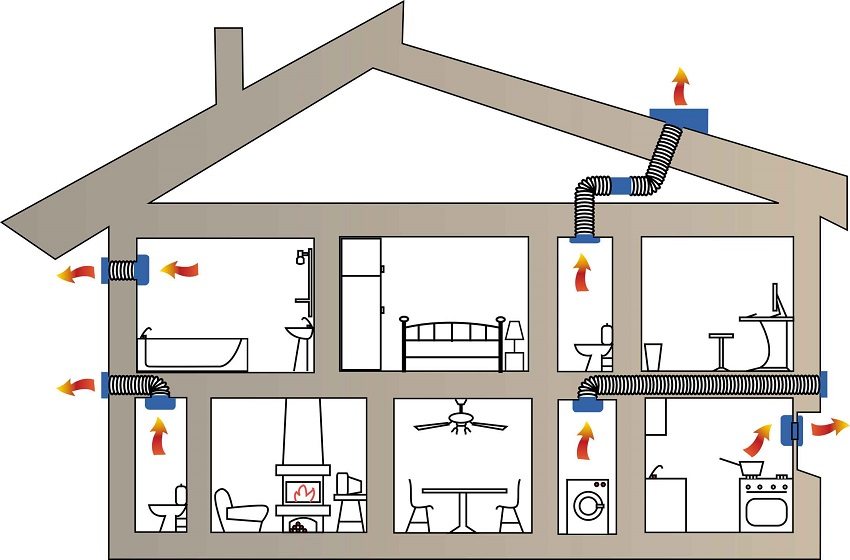

Схема движения воздуха при естественной вытяжной вентиляции

Естественная система вентиляции помещения, с одной стороны, надежна и долговечна, так как не имеет механизмов и автоматики, с другой – высока зависимость системы от природных факторов (температуры воздуха, наружной скорости потока воздуха), есть риск засорения воздуховодов. Помимо этого, с повсеместным использованием в помещениях герметичных конструкций пластиковых окон, снизился объем приточного потока.

Принудительные системы вентиляции

В случае, когда естественная вентиляция не способна обеспечить требуемый воздухообмен, применяют системы вентиляции с механическим побуждением. За счет использования в схемах таких установок различных устройств, как вентилятор, рекуператор, фильтр и т.д., перемещение потока воздуха происходит вне зависимости от метеоусловий. Кроме того, принудительные системы способны очищать, нагревать или охлаждать подаваемый воздух, регулировать скорость потока. Системы искусственного воздухообмена достаточно эффективны, но более затратные в эксплуатации и зависят от подачи электроэнергии. Принудительные установки снабжены автоматическим управлением.

Конструкция рекуператора для принудительной вентиляции помещений

В схеме комбинированной системы могут быть предусмотрены вентиляторы вытяжного потока, встраиваемые в воздуховоды кухни и/или санузла. Причем вентиляторы могут быть наделены искусственным интеллектом (таймером, гидростатом, датчиком движения), что также поможет избежать лишнего расхода электроэнергии. В то время, когда устройство автоматически отключается, приток воздуха осуществляется естественным путем. Иногда для увеличения притока воздуха используют оконные или стеновые приточные клапаны.

Полезный совет! Комбинированные системы позволяют снизить расходы на электроэнергию и обеспечить необходимый уровень воздухообмена.

Грамотный расчет эффективности той или иной вентиляционной системы производится специалистом.

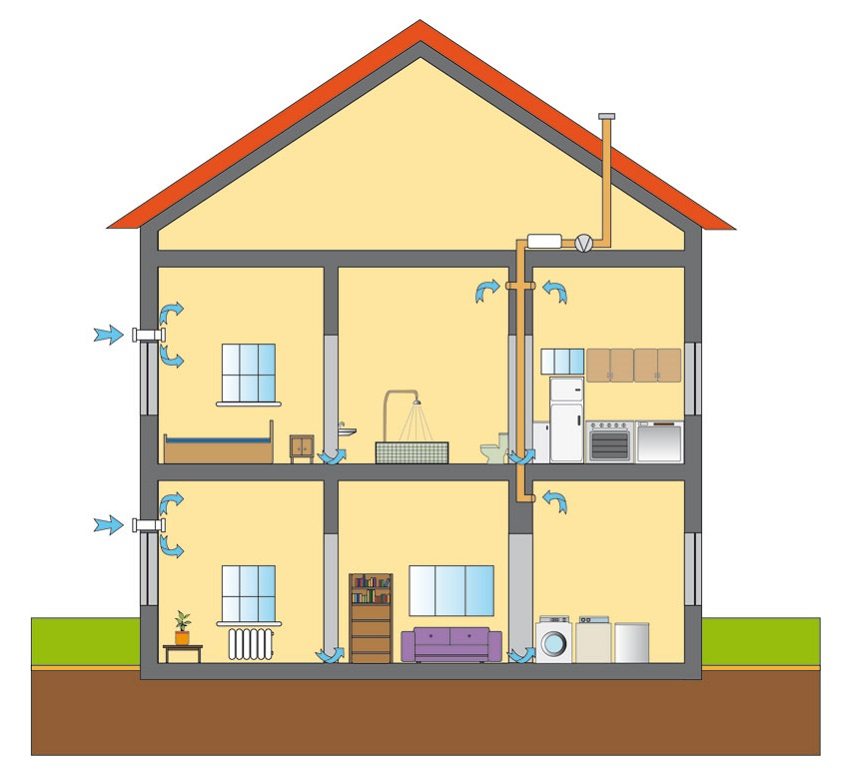

Схема движения воздуха при комбинированной приточно-вытяжной вентиляции

Приточные и вытяжные системы вентиляции

Приточная система вентиляции обеспечивает приток наружного воздуха внутрь помещения. С помощью различных устройств, входящий воздух подвергается очищению, увлажнению, нагреву или охлаждению. Вытяжка загрязненного воздуха происходит с помощью вытяжных систем вентиляции. Работа приточной и вытяжной установки должна основываться на расчете сбалансированности воздухообмена.

Статья по теме:

Воздуховоды для вентиляции. Монтаж, эксплуатация и обслуживание систем. Материалы для изготовления. Способы соединения элементов системы. Очистка и дезинфекция систем воздуховодов.

Имеет место использование вентиляции только приточного типа или, наоборот, только вытяжного. В зависимости от зоны вентилирования в помещении, приточная и вытяжная вентиляции могут быть местными (сосредоточены в конкретном месте) или общеобменными (обслуживают все помещение).

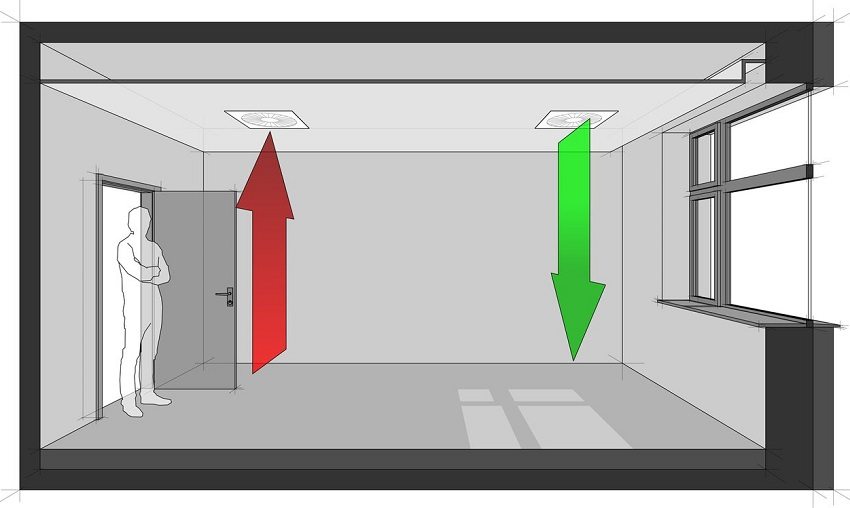

Принцип общеобменной приточно-вытяжной вентиляции

Вентиляции местного и общеобменного типа

Система вентиляции, обслуживающая определенную зону в помещении, является местной вентиляцией. Местная приточная вентиляции обеспечивает свежим воздухом определенное место в помещении, к примеру — рабочую зону, тогда как местная вытяжная вентиляция работает на выведение загрязненного воздуха в местах его концентрации. Применение систем местной вентиляции в основном производственное, как вариант бытового использования местной вытяжной вентиляции – вытяжка над кухонной плитой.

Общеобменная система вентиляции осуществляет воздухообмен всего помещения. Как и местная, общеобменная система вентиляции может быть в двух вариантах – приточная и вытяжная. Приточная общеобменная система выполняется механическим способом, так как почти всегда есть необходимость в очищении и подогреве приточного воздуха. А вытяжная общеобменная вентиляция может быть с естественным побуждением (если иного не требуют нормы) или оснащаться простыми устройствами для вывода загрязненного воздуха.

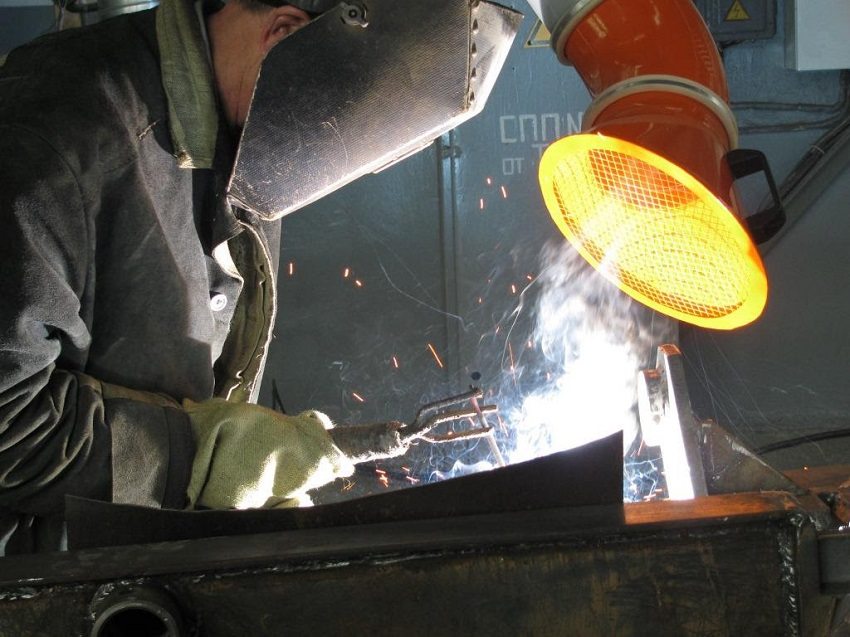

Местная вытяжная вентиляция работает на выведение загрязненного воздуха в местах его концентрации

Наборные и моноблочные вентиляционные системы

Наборная вентиляционная система – это отдельные элементы и устройства для вентиляции, собранные по схеме в одну систему. Преимущество такой системы вентиляции состоит в том, что ее можно компоновать блоками и устройствами по индивидуальному выбору и для разных по назначению и площади помещений. Обязательным является то, что схема и расчет систем вентиляции в наборном варианте должны выполняться профессионалом.

При моноблочной системе вентиляции все устройства и элементы процесса сосредоточены в одном корпусе (моноблоке), оснащенном шумоизоляцией. Набор устройств в моноблочной установке может быть различным, но зачастую туда входит рекуператор тепла. Среди достоинств – легкость и быстрота установки системы вентиляции, минимум расходных материалов, низкий уровень шума. Все устройства собираются и проходят испытания на этапе их производства, поэтому моноблочные системы достаточно эффективны.

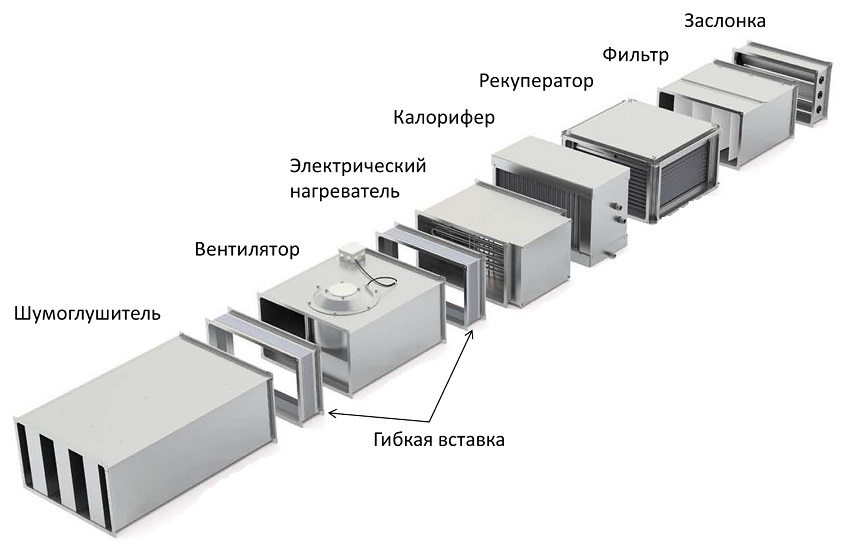

Наборная вентиляционная система

Воздушная система отопления и вентиляции

Воздушное отопление одно из современных перспективных видов отопления помещений. Схема такой системы отопления имеет ряд преимуществ:

  • объединение функции отопления и вентиляции;
  • безопасный режим работы;
  • высокие санитарно-гигиенические показатели;
  • использование в работе разных теплоносителей.

Принцип работы рекуператора с подогревом приточного воздуха

Системы воздушного отопления выполняют одновременно работу по отоплению и вентиляции. В период подачи отопления они работают с применением рециркуляции воздуха. Учитывая имеющиеся в помещении источники тепла, установки воздушного отопления могут быть оснащены электрическим или водяным калорифером. Воздушное отопление работает благодаря приточной системе вентиляции с калорифером, нагревающимся от системы центрального отопления. Наличие автоматического управления позволяет выбрать необходимый режим работы и регулировать температуру отапливаемого помещения. Воздушные системы отопления, совмещенные с вентиляцией, вполне способны обеспечить теплом все обслуживаемое помещение.

Расчет вентиляционных систем

Результатом расчета вентиляции должна быть надежная и удобная в управлении система вентиляции, обеспечивающая требуемый воздухообмен с малым уровнем шума. Многие при расчете пользуются подготовленными калькуляторами для автоматического подбора параметров вентиляционной установки.

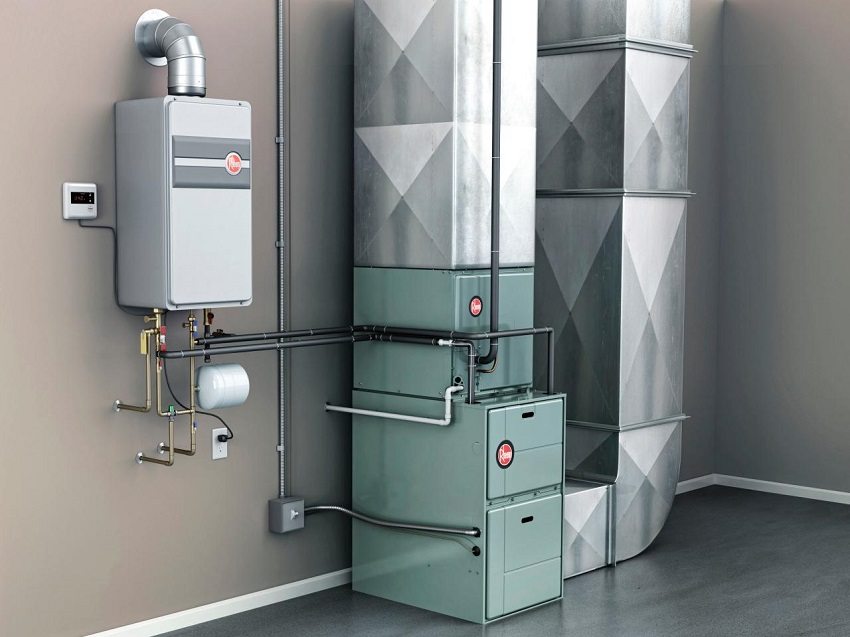

Воздушные системы отопления, совмещенные с вентиляцией, способны обеспечить теплом весь дом

Полезный совет! При расчете вентиляции требуется обязательное руководство государственными стандартами и правилами, выраженными в СНиП 41- 01-2003, а также соответствующими санитарно-гигиеническим требованиями.

Расчет системы вентиляции объединяет в себе несколько этапов. Рассчитывается воздухообмен (производительность по воздуху), определяется в метрах кубических в единицу времени (час). Для расчета составляется схема всего объекта с указанием размеров и назначения каждого помещения. Воздухообмен рассчитывается по двум показателям: количество людей и кратность.

  • Расчет производительности по количеству людей:

L (необходимый воздухообмен) =  Lnorm х N, где

Lnorm – нормативный расход на 1 человека;

N – количество человек.

Пример местной вытяжной вентиляции — кухонная вытяжка

  • Расчет по кратности:

L (необходимый воздухообмен) = n х H х S, где

n – кратность (нормативная) воздухообмена;

H – высота помещения, м;

S – площадь помещения, м².

Значение n для жилых объектов 1-2, для офисных 2-3.

Из полученных значений воздухообмена для вентиляции принимается большее.

Расчет воздуховодов производят после того, как составлена схема сети воздуховодов. Такая схема должна учитывать длину сети и расчетный воздухообмен во всех помещениях. По схеме воздуховодов рассчитывают параметры воздуховодов и распределителей воздуха.

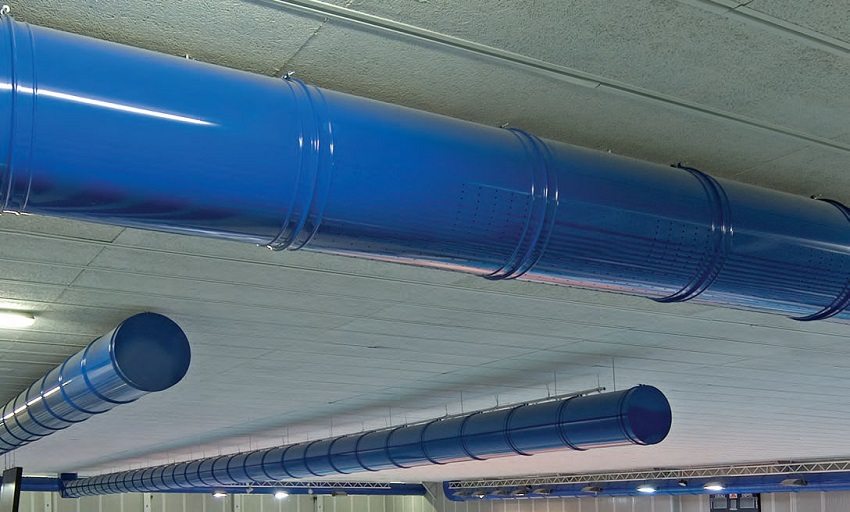

Расчет воздуховодов производят после того, как создана схема системы вентиляции

  • Формула вычисления площади сечения (расчетной) воздуховода:

Sс = L х 2,778 / V, где

Sс  — площадь (расчетная) сечения, см²;

2,778 – коэффициент соразмерности (часы/секунды, метры/сантиметры);

L – расход воздуха, проходящего через воздуховод, м³/ч;

V – скорость воздуха, м/с.

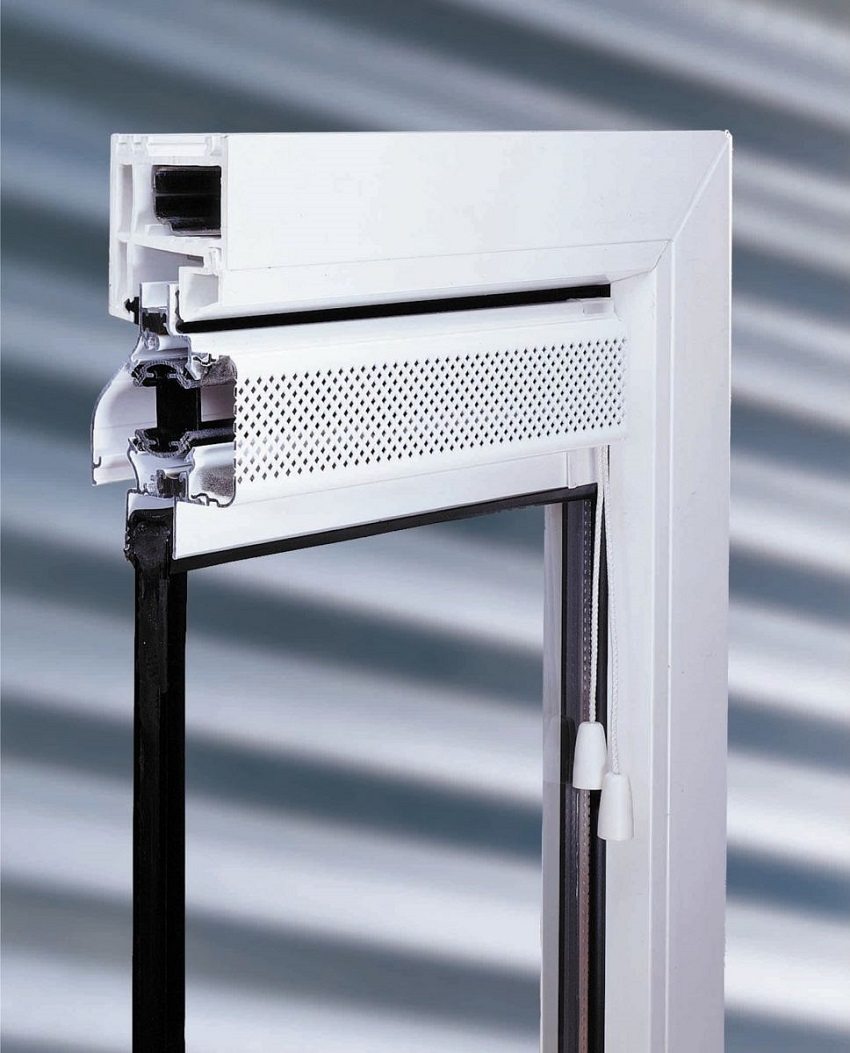

Металлопластиковое окно со встроенным воздушным клапаном для естественной вентиляции

  • Формула расчета площади сечения (фактической):

для круглого сечения:

S = π х D² / 400

для прямоугольного сечения:

S =  A х B / 100, где

S – площадь сечения, см²;

D – диаметр круглого сечения, мм;

А, В – высота и ширина прямоугольного сечения, мм.

При расчете вентиляции специалисты руководствуются государственными стандартами и соответствующими санитарно-гигиеническим требованиями

Следующим этапом является расчет сопротивления воздухораспределительной сети. В расчете необходимо учесть каждый элемент сети. Выполняется специалистами с помощью определенной программы или калькулятора для параметров вентиляции.

Далее рассчитывается мощность нагревательного элемента (калорифера).

  • Формула расчета мощности калорифера (P, кВт):

P = ΔT х L х Cу / 1000, где

ΔT – разность температур на входе и выходе калорифера, ºС;

Cу – теплоемкость воздуха (принимаем равной 0,336 Вт·ч/м³/ ºС);

L – производительность по воздуху, м³.
