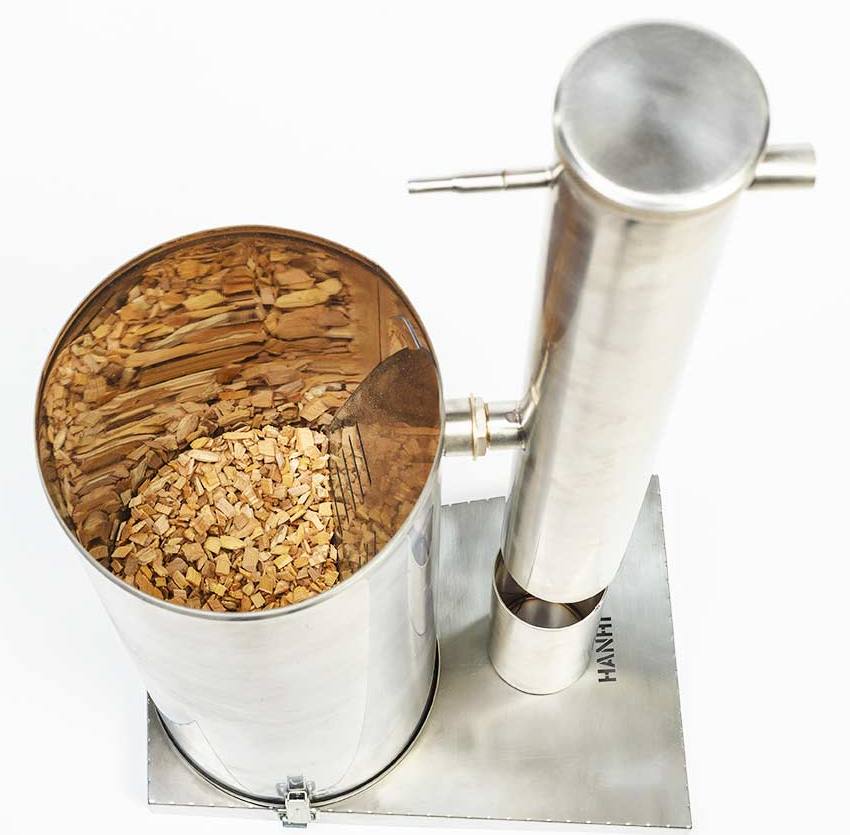

Как уже было сказано выше, вначале собирается корпус конструкции. Далее необходимо вырезать в нем прямоугольную дверцу. Дымоходная трубка в таком устройстве располагается под определенным наклоном. Это необходимо для поддержания тяги внутри системы. Внутреннее пространство печи, сваренной из листов нержавейки, следует разделить на две части. Для этого также используется металлический лист. Нижняя часть должна занимать приблизительно 60% объема камеры. В этой области происходит розжиг огня. В свою очередь, верхняя зона нужна для размещения щепы.
Корпус можно выполнить из широкой металлической трубы или же сварить из кусков металла
Лучше всего составить своими руками чертеж дымогенератора для коптильни такого типа. Данная печь отличается высокой производительностью. Однако сборка такой конструкции требует больше времени, сил и ресурсов. В любом случае разновидность коптилки подбирается исходя из ее назначения и индивидуальных предпочтений хозяина.Дымогенератор из огнетушителя своими руками: простой и надежный вариант
Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим. Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы.
Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.
Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм

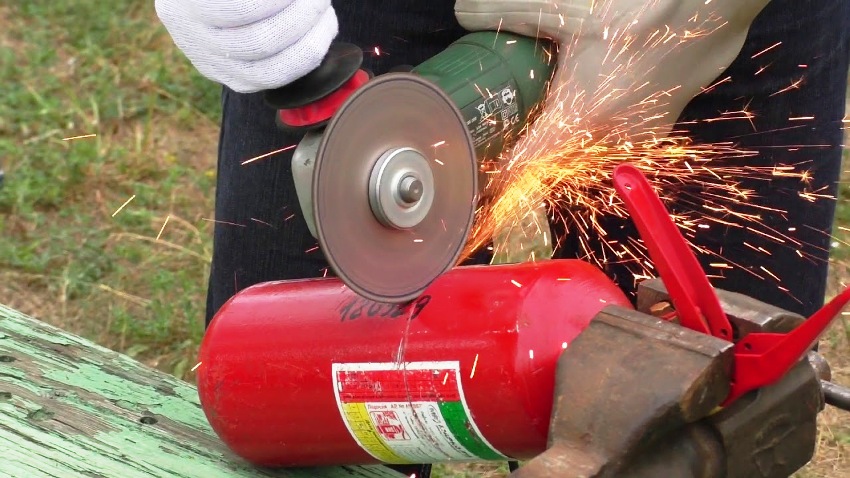

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.
Обратите внимание! Перед сборкой рекомендуется выполнить подробный чертеж дымогенератора для холодного копчения своими руками. Видео также поможет упростить процесс изготовления данного устройства.
После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.
Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.
Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник
Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.
